Typenschilder

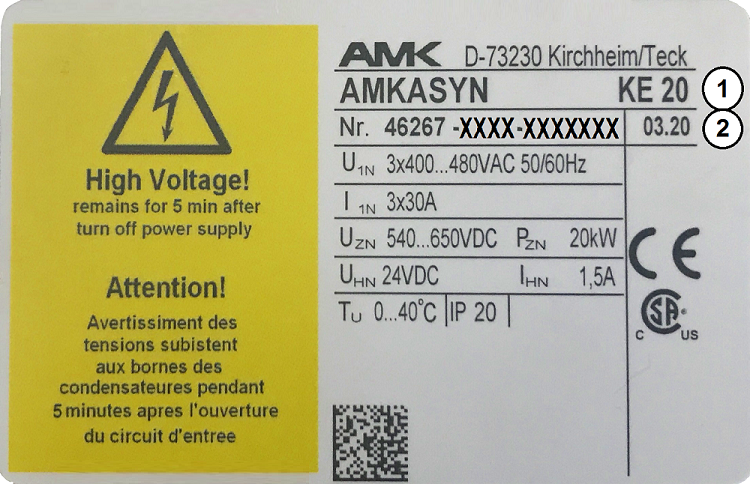

Typenschild KE / KEN / KES
|
|
Abbildung exemplarisch anhand eines KE 20: Inhalt und Umfang kann abweichen |
Legende:
| Abkürzung | Bezeichnung |
|---|---|
|
Nr. |
Seriennummer (Teile-Nr. – JJKW – laufende Nummer) |
|
1 |
Typenbezeichnung |
|
2 |
Revisionsstand |
|
U1N |
Eingangs-Bemessungsspannung |
|
f1N |
Eingangsfrequenz |
|
I1N |
Eingangs-Bemessungsstrom |
|
UZN |
Ausgangs-Bemessungsspannung |
|
PZN |
Ausgangs-Bemessungsleistung |
|
UHN |
Versorgungspannung 24 VDC für Elektronik |
|
IHN |
Bemessungsstrom für 24 VDC (ohne EA) |
|
TU |
Zulässige Umgebungstemperatur |
|
IP |
Schutzart nach EN 60529 |

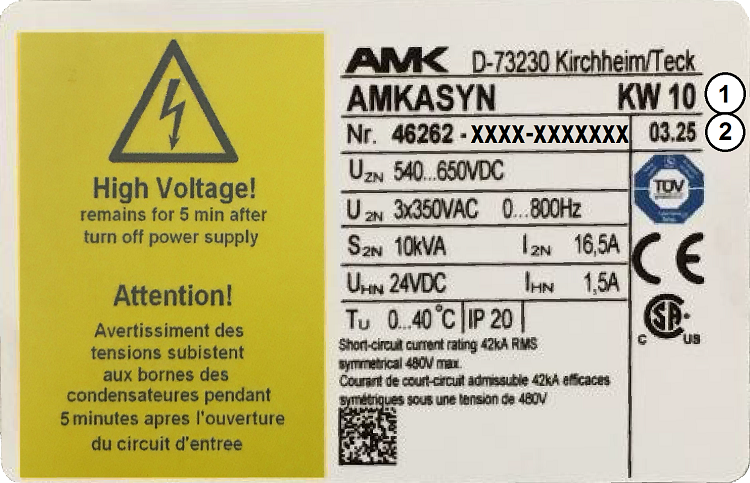

Typenschild KW / KWD
|
|
Abbildung exemplarisch anhand eines KW10: Inhalt und Umfang kann abweichen |
Legende:
| Abkürzung | Bezeichnung |
|---|---|
|
Nr. |
Seriennummer (Teile-Nr. – JJKW – laufende Nummer) |
|
1 |
Typenbezeichnung |
|
2 |
Revisionsstand |
|
UZN |
Eingangs-Bemessungsspannung |
|
U2N |
Ausgangs-Bemessungsspannung |
|
f2N |
Ausgangsfrequenz |
|
S2N |
Ausgangs-Bemessungsleistung |
|
I2N |
Ausgangs-Bemessungsstrom |
|
UHN |
Versorgungspannung 24 VDC für Elektronik |
|
IHN |
Bemessungsstrom für 24 VDC (ohne EA) |
|
TU |
Zulässige Umgebungstemperatur |
|
IP |
Schutzart nach EN 60529 |
