Handhabung CM3-Stecker (ITT-Cannon)

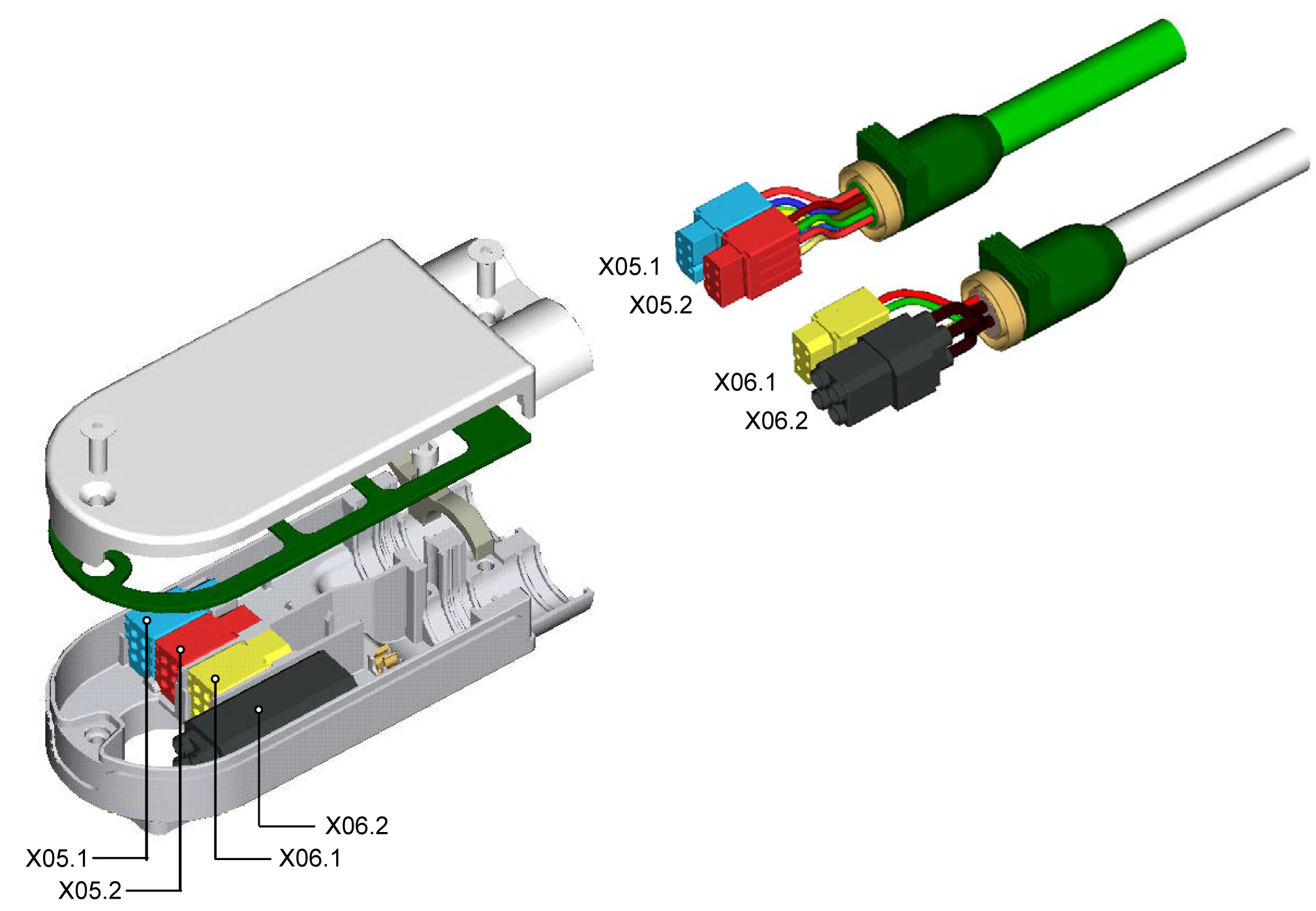

1. Lösen Sie die beiden Schrauben und öffnen Sie das CM3 Steckergehäuse.

2. Lösen Sie die Schraube des Klemmbügels und entfernen Sie den Klemmbügel.
3. Heben Sie die Kontakte an den Isolierkörpern aus dem CM3-Steckergehäuse.
4. Verbinden Sie die angehobenen Kontakte mit dem jeweiligen Gegenkontakt der Motor- und Geberkabel.
5. Legen Sie die verbundenen Kontakte in das CM3-Steckergehäuse ein. Achten Sie darauf, dass die Crimphülsen der Kabel und die Isolierkörper in den vorgesehenen Führungsnuten liegen.

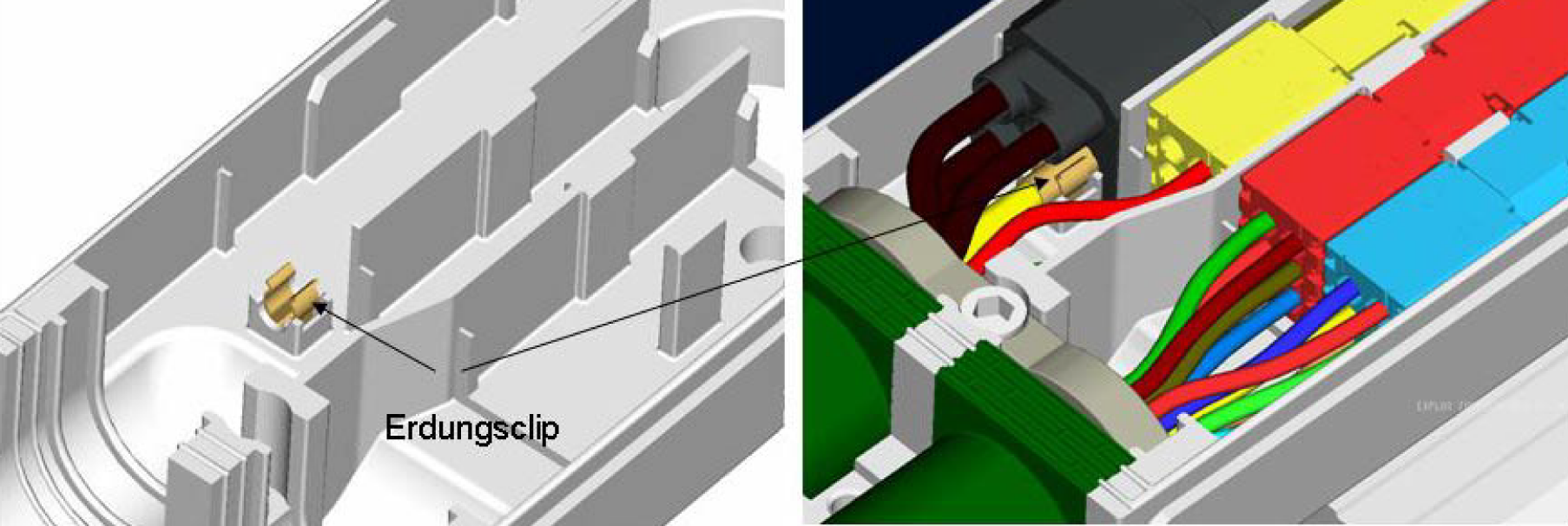

6. Achten Sie darauf, dass die Erdung hergestellt ist, wie im folgenden Bild dargestellt. (motorseitige Kabel sind nicht dargestellt)


7. Richten Sie die Kabel aus und schrauben Sie den Klemmbügel fest.
8. Schrauben Sie den Deckel auf den CM3-Stecker. Achten Sie darauf, dass die Dichtung nicht beschädigt ist.
