Hybridstecker M15

HINWEIS

Sachschaden!

Sachschaden beim Einstecken der Stecker!

Der Stecker muss vor dem Einstecken in die Buchse ausgerichtet sein. Die Stiftkontakte sind im Eingriff, bevor die Kodierungen von Stecker und Buchse ineinander greifen. Die Stiftkontakte werden verbogen, wenn der Stecker beim Einstecken gedreht wird und die Stiftkontakte schon im Eingriff sind oder wenn der Stecker und die Buchse nicht richtig ausgerichtet sind und die Überwurfmutter festgeschraubt wird.

Gegenmaßnahmen:

  • Der Stecker muss auf die Buchse ausgerichtet eingesteckt werden.
  • Drehen Sie den Stecker nur, wenn die Stiftkontakte noch nicht im Eingriff sind.
  • Schrauben Sie die Überwurfmutter erst fest, wenn die Kodierungen von Stecker und Buchse ineinander greifen.



Beschreibung

Über das Hybridkabel werden sowohl die Leistungsversorgung des Motors als auch der Geberanschluss mit dem Umrichter verbunden. Die Temperatursensoren der Motorwicklungen sind intern am Geber angeschlossen und die gemessenen Werte werden über die Hiperface DSL Schnittstelle digital übertragen.

Rüsten Sie die Anschlusskabel bei Bedarf mit Verdreh-, Zug- und Schubentlastung sowie Knickschutz aus. Dauerhaft auf die Stecker wirkende Kräfte sind nicht zulässig!

Technische Daten

Ausführung

Typ

Pole

Art

Hersteller

Bezeichnung
Einbaudose 9 Stift intercontec E EG A 201 NN 00 00 0501 000

Winkeleinbaudose

9

Stift

intercontec

E ED A 201 NN 00 00 0800 000
Belegung

Zeichnung

Anschluss

Signal

Beschreibung

Frontansicht
geräteseitig

Bildname: ZCH_700070

A

U

Motorphase U

B

V

Motorphase V

C

W

Motorphase W

1

+BR

+ Motorhaltebremse

2

-BR

- Motorhaltebremse

3

+DSL

+ Gebersignal Hiperface DSL

4

-DSL

- Gebersignal Hiperface DSL

5

-

nicht belegt

PE

Schutzleiter
Anschluss

Gegenstecker

(Typ, Art, Hersteller, Bezeichnung)

Stecker 9-polig Buchse

intercontec: E ST A 202 NN 00 34 0500 000

Kabel

Hybridkabel DSL: paarverseilt, geschirmt

z. B. Firma HELUKABEL und Tecni

Empfohlener Leiterquerschnitt

4 x 0,5 mm2+(2 x 0,34 mm2)+(2 x AWG26)

Abisolierlänge

Bremslitzen: 7 mm bei Anschluss an Reglerkarte KW-Rxx: X140

Schirmanschluss

Motorseite

  • Gesamtschirm auf Steckergehäuse auflegen
  • Schirme der Signalpaare isoliert, kein Kontakt zum Steckergehäuse zulässig

Umrichterseite

  • Gesamtschirm zurückschlagen, mit Schrumpfschlauch sichern
  • Schirm der Bremslitzen zurückschlagen, mit Schrumpfschlauch sichern
  • Schirm der Geberlitzen im Gehäuse des D-Sub Steckers auflegen

Kabelkonfektion

Motorphasen

Stiftkabelschuh

PE

Ringkabelschuh

Geberlitzen

D-Sub Stecker 15-polig
Belegung siehe Schnittstellenbeschreibung der eingesetzten Reglerkarte

Zubehör

Konfektionierte Kabel: Siehe 'Hybridkabel konfektioniert'.

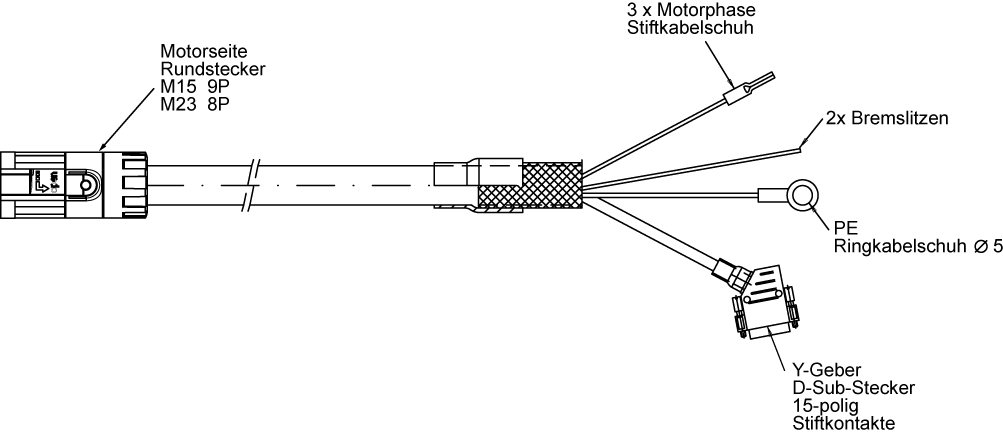

Kabelkonfektion

Bildname: ZCH_700069
