Hardwareaufbau (Netzwerk)

Zur Inbetriebnahme müssen Sie eine Verbindung zwischen der Steuerung und einem PC mit der AMK Software AIPEX PRO herstellen. Die 24 VDC Spannungsversorgung an Klemme X01 muss dazu anliegen.

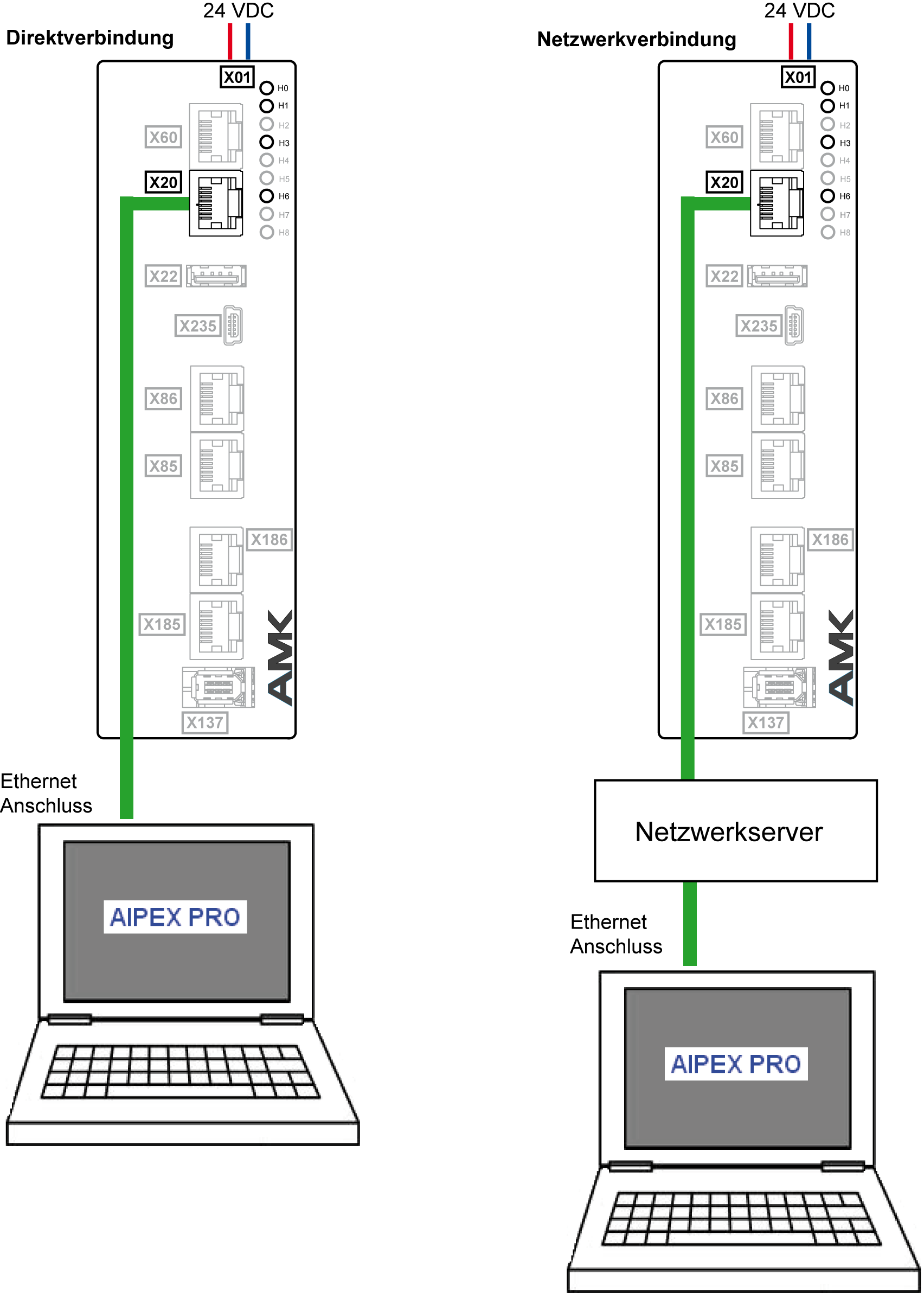

Verbinden Sie die Steuerung (Ethernet Anschluss X20) mit einem PC in einer der beiden folgenden Varianten:

• Direktverbindung: Der PC und die Steuerung werden direkt miteinander verbunden. (Ethernet Standard RJ45 Crossover-Kabel)
• Netzwerkverbindung: Die Steuerung wird an einem bestehenden Netzwerk angeschlossen. (Ethernet Standard RJ45 Patch-Kabel)
