Abmessungen

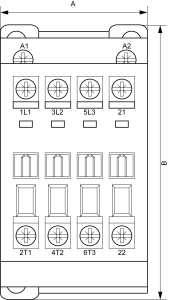

Schütz 25A (AMK Teile-Nr. 204297) :
|
|
|
| Schütz | 25A |
|---|---|
| AMK Teile-Nr. | 204297 |
| A / mm | 45 |
| B / mm | 86 |
| C / mm | 77 |

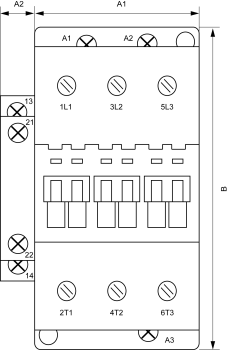

Schütz 45A (AMK Teile-Nr. 204298) mit Hilfskontakt (AMK Teile-Nr. 204300)
Schütz 80A (AMK Teile-Nr. 29297)
Schütz 90A (AMK Teile-Nr. 29298):
|
|
|
| Schütz | 45A | 80A | 90A |
|---|---|---|---|
| AMK Teile-Nr. | 204298 | 29297 | 29298 |
| A1 / mm | 45 | 70 | 70 |
| A2 / mm | 12 | 12 | 12 |
| B / mm | 86 | 110 | 110 |
| C / mm | 86 | 108 | 108 |
Schütz 230A (AMK Teile-Nr. 200446):
|
|
|
| Schütz | 230A |
|---|---|
| AMK Teile-Nr. | 200446 |
| A1 / mm | 105 |
| A2 / mm | 6,5 |
| B / mm | 196 |
| C / mm | 160 |
