Leistungsstecker rund - Siemens konform

HINWEIS

Sachschaden!

Beschädigung der drehbaren Winkelsteckverbinder!

Die Winkelstecker können mit dem aufgesteckten und verschraubten Gegenstecker ohne Zusatzwerkzeug gedreht und nach Wunsch ausgerichtet werden (ca. 16 Raststellungen). Zur Ausrichtung ist ein Drehmoment von ca. >8 Nm erforderlich. Die Ausrichtung ermöglicht eine variable Montage und einen anpassbaren Anschluss des Motors.

Durch häufige Ausrichtung und Ausrichtung ohne Gegenstecker, mit Hilfe von Zangen oder anderem Werkzeug, kann das Gewinde für die Überwurfmutter zerstört und die Dichtfläche beschädigt werden.

Gegenmaßnahmen:

  • Drehen Sie den Stecker nur, wenn der Gegenstecker angebracht ist
  • Verwenden Sie keine Zangen oder sonstige Werkzeuge
  • Die Stecker dürfen keine permanenten Bewegungen ausführen
  • Um die Schutzart zu gewährleisten, sind maximal 10 Verdrehungen zugelassen



Beschreibung:

Der Anschluss für die Leistungsversorgung des Motors wird über das Leistungskabel mit dem Motoranschluss am Umrichter verbunden. Rüsten Sie die Anschlusskabel bei Bedarf mit Verdreh-, Zug- und Schubentlastung sowie Knickschutz aus. Dauerhaft auf die Stecker wirkende Kräfte sind nicht zulässig!

Technische Daten:

Die maximal zulässige Leitungslänge ist durch den Umrichter festgelegt.

Ausführung:

Typ

Pole

Art

Leistungssteckverbinder Metall Baugröße 1

6

Einbaudose mit Stiftkontakten

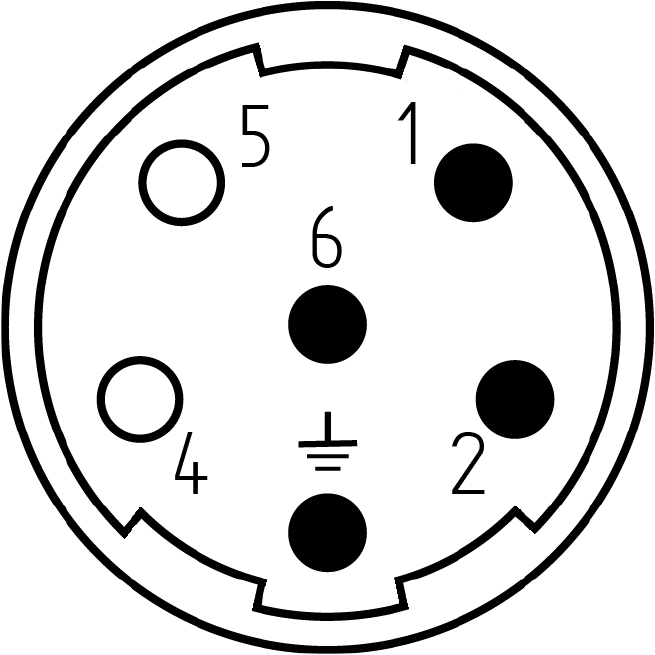

Belegung Leistungsstecker Baugröße 1:

Zeichnung

Anschluss

Beschreibung

Frontansicht
geräteseitig

1

Motorphase U

2

Motorphase V

4

Motorhaltebremse + / Lüfter

5

Motorhaltebremse - / Lüfter

6

Motorphase W

PE

Schutzleiter



Ausführung:

Typ

Pole

Art

Leistungssteckverbinder Metall Baugröße 1,5

4+2

Einbaudose mit Stiftkontakten

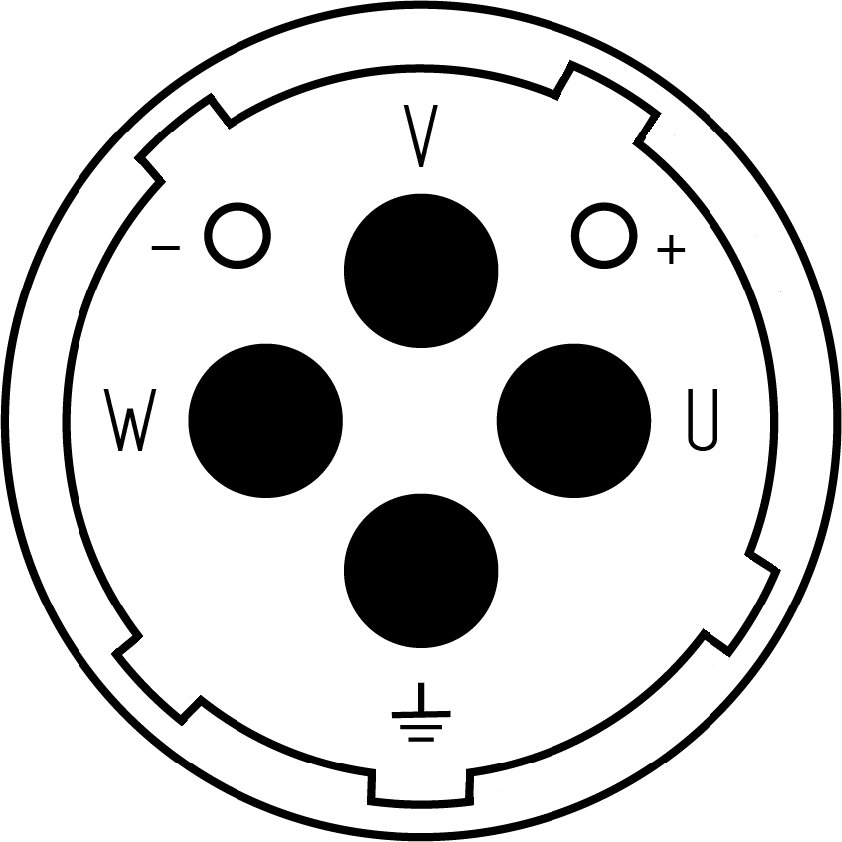

Belegung Leistungsstecker Baugröße 1,5:

Zeichnung

Anschluss

Beschreibung

Frontansicht
geräteseitig

U

Motorphase U

V

Motorphase V

W

Motorphase W

+

Motorhaltebremse + / Lüfter

-

Motorhaltebremse - / Lüfter

PE

Schutzleiter



Anschluss:

Kabel

geschirmt

Leistungsstecker Baugröße 1

4 x 1,5 mm2 + (2 x 0,34 mm2)

4 x 2,5 mm2 + (2 x 0,75 mm2)

4 x 4 mm2 + (2 x 1,0 mm2)

Leistungsstecker Baugröße 1,5

4 x 6 mm2 + (2 x 1,0 mm2)

4 x 10 mm2 + (2 x 1,0 mm2)

4 x 16 mm2 + (2 x 1,0 mm2)

Schirmanschluss

Beidseitig auflegen
