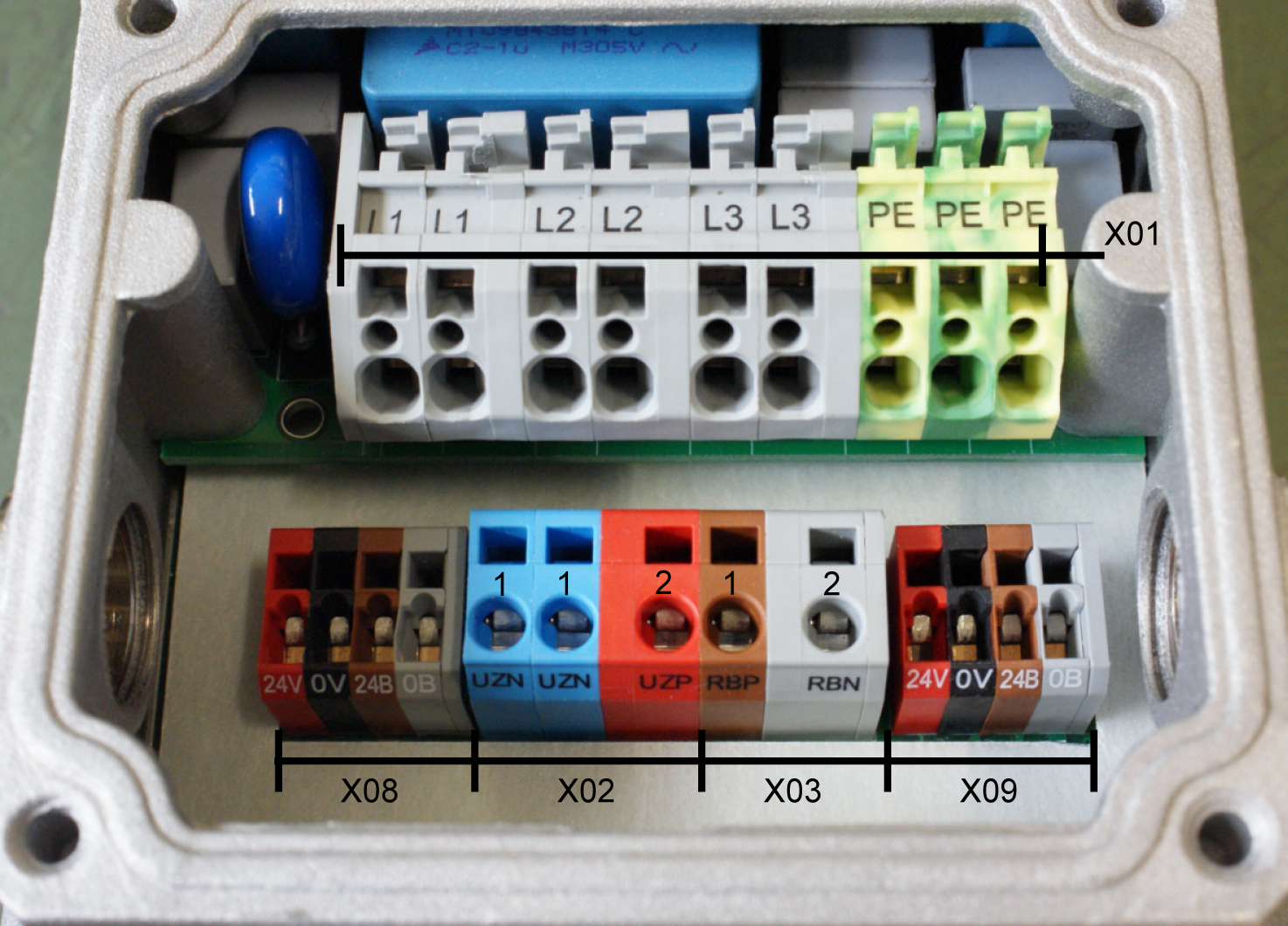

Klemmkasten (iC)

HINWEIS

Sachschaden!

Am geöffneten Gerät darf nur eine trockene, nicht leitfähige Verschmutzung auftreten. Die in das geöffnete Gehäuse eindringende Verschmutzung darf keinen Einfluss auf die Funktionsfähigkeit haben (EN 61800-5-1, Verschmutzungsgrad 1).

Achten Sie darauf, dass keine Gegenstände in das Gehäuse fallen, wenn Sie am offenen Gerät arbeiten.
Fremdkörper können im Betrieb Kurzschlüsse auslösen und das Gerät dadurch zerstören.





Siehe 'Kabelverschraubungen'.



Montagehinweis

In einer EMV-gerechten Kabelverschraubung (Teile-Nr. 101005) wird das Kabel wie folgt montiert:

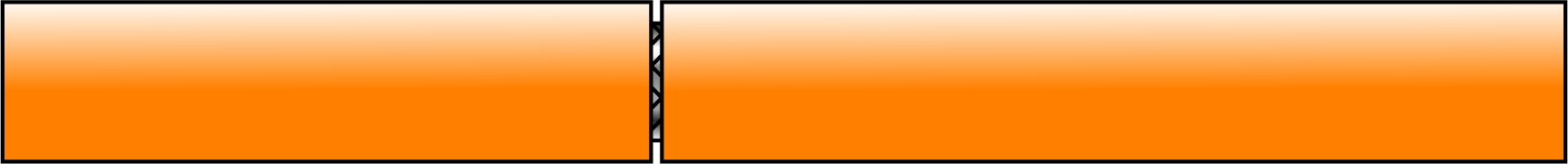

1. Außenmantel mit Rundschnitt versehen, jedoch nicht abziehen

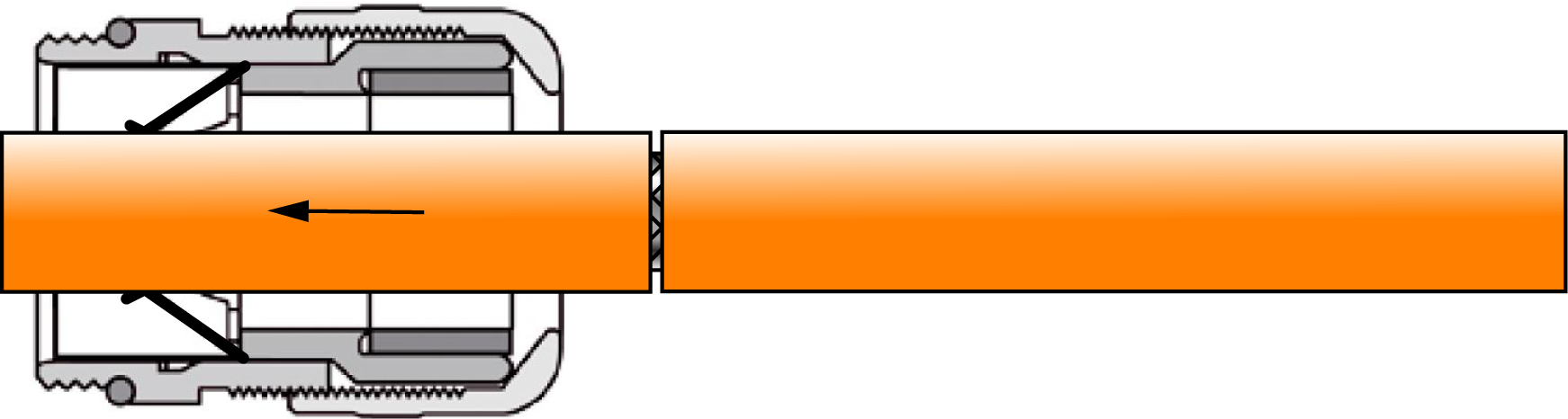

2. Kabel durch die Verschraubung führen

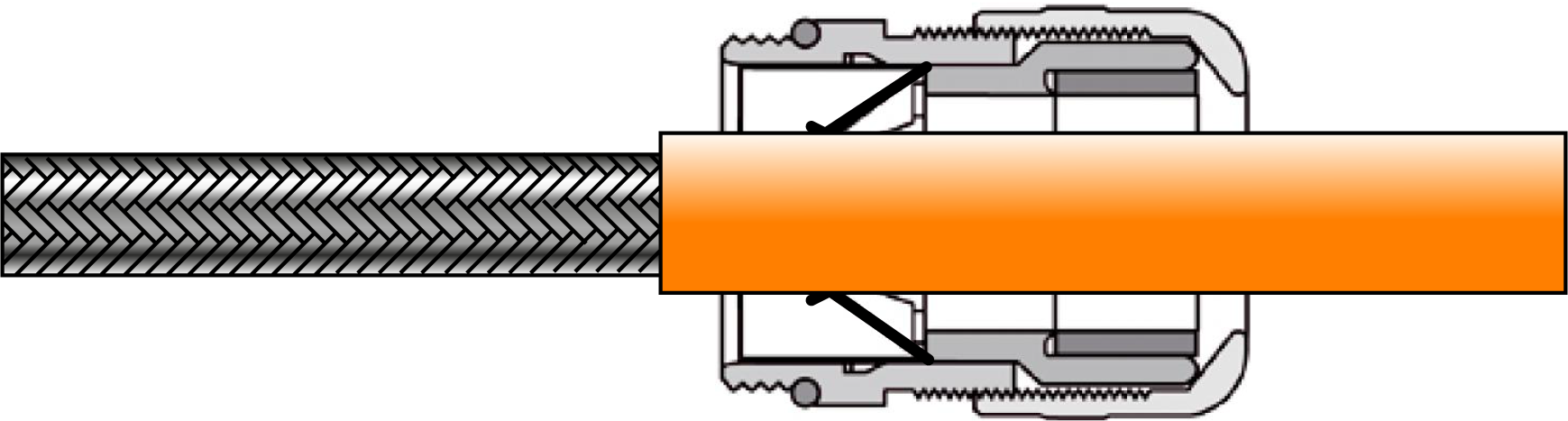

3. Außenmantel abziehen

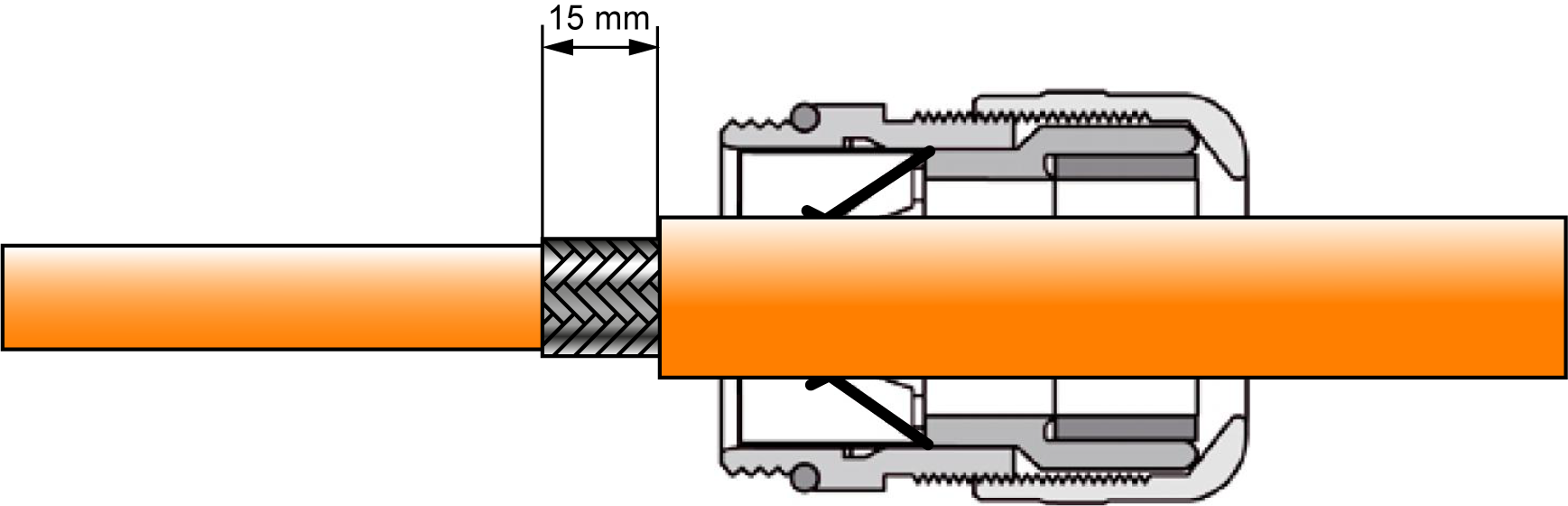

4. Kabelschirm auf 15 mm kürzen

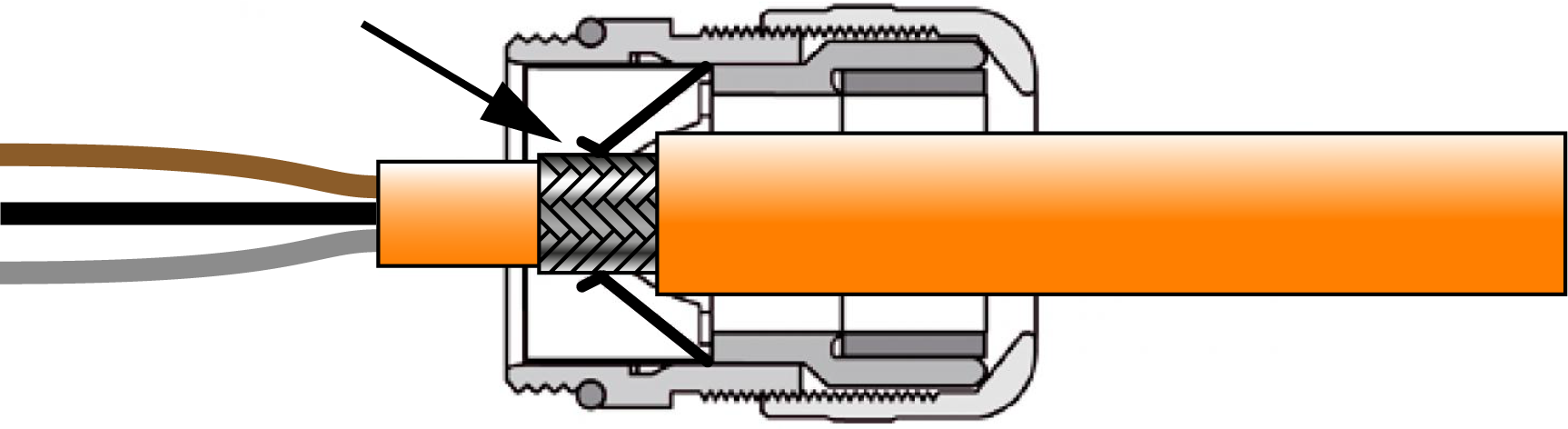

5. Kabel zurückziehen, bis die Verbindung zwischen dem Kabelschirm und der Kontaktfeder hergestellt ist

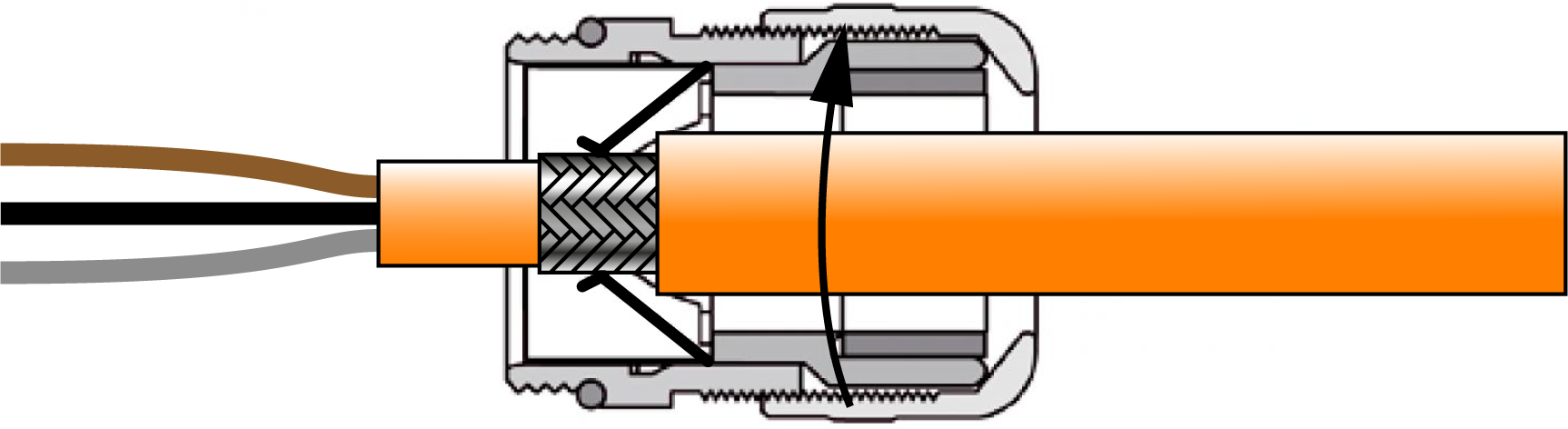

6. Kabelverschraubung zudrehen und mit 12 Nm anziehen
