Typenschild
An den Produkten sind folgende Typenschilder angebracht:

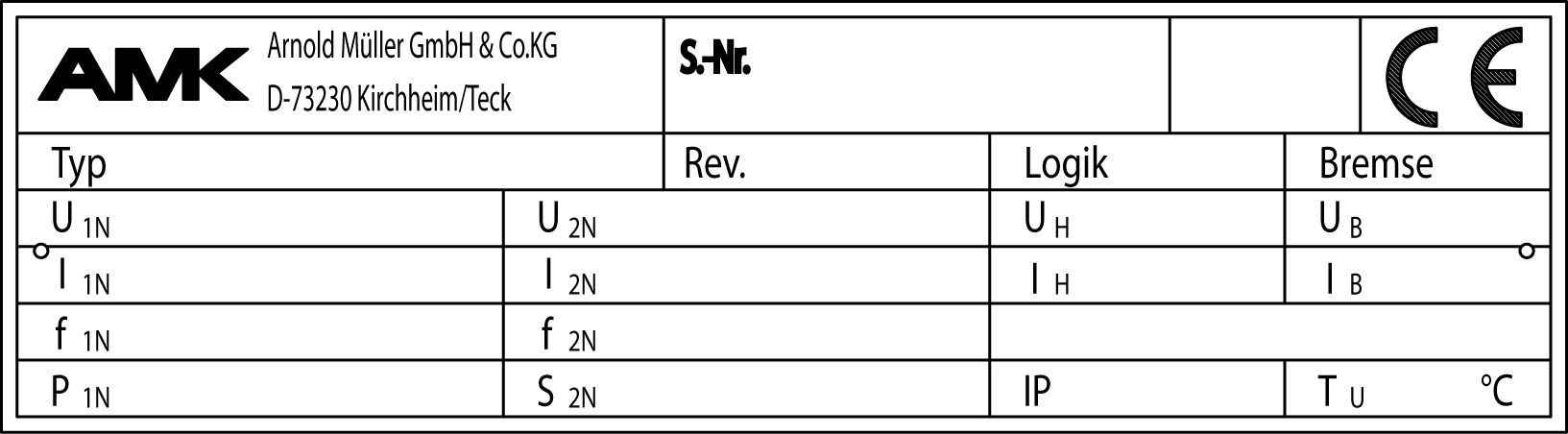

iC / iX
Legende:
| Abkürzung | Bezeichnung |
|---|---|
|
S-Nr. |
Seriennummer (Teile-Nr. – JJKW – laufende Nummer) |
|
Typ |
Typenbezeichnung |
|
Rev. |
Revisionsstand |
|
U1N |
Eingangsspannung |
|
I1N |
Eingangs-Bemessungsstrom |
|
f1N |
Eingangsfrequenz |
|
P1N |
Eingangs-Bemessungsleistung |
|
U2N |
Ausgangs-Bemessungsspannung |
|
I2N |
Ausgangs-Bemessungsstrom |
|
f2N |
Ausgangsfrequenz |
|
S2N |
Ausgangs-Bemessungsleistung |
|
UH |
Versorgungspannung 24 VDC für Elektronik |
|
IH |
Bemessungsstrom für 24 VDC (ohne EA) |
|
IP |
Schutzart nach EN 60529 |
|
UB |
Versorgungsspannung Motorhaltebremse |
|
IB |
Maximale Stromaufnahme Motorhaltebremse |
|
TU |
Zulässige Umgebungstemperatur |

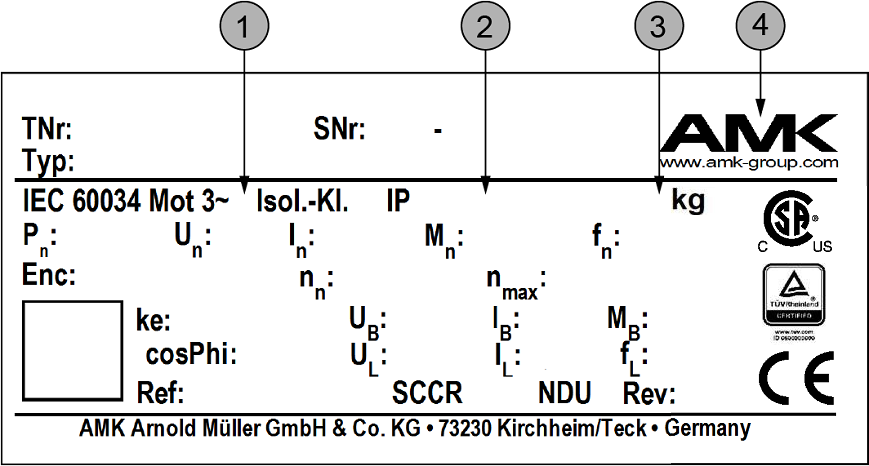

iDT
|
|
Abbildung exemplarisch: Inhalt und Umfang kann abweichen |
Legende:
| Abkürzung | Bezeichnung |
|---|---|
|
1 |
Schaltung |
|
2 |
Betriebsart |
|
3 |
Gesamtmasse |
|
4 |
Hersteller |
|
TNr |
Teilenummer |
|
SNr |
Seriennummer (JJKW – laufende Nummer) |
|
Typ |
Typenbezeichnung |
|
Isol.-Kl. |
Isolationsklasse |
|
IP |
Schutzart nach EN 60529 |
|
Pn |
Bemessungsleistung |
|
Un |
Bemessungsspannung |
|
In |
Bemessungsstrom |
|
Mn |
Bemessungsmoment |
|
fn |
Bemessungsfrequenz |
|
Enc |
Motorgeberauflösung |
|
nn |
Bemessungsdrehzahl |
|
nmax |
Maximale Drehzahl Antriebswelle System |
|
ke |
Spannungskonstante |
|
UB |
Daten zur Motorhaltebremse: Bremsenspannung |
|
IB |
Daten zur Motorhaltebremse: Bremsenstrom |
|
MB |
Daten zur Motorhaltebremse: minimales statisches Drehmoment |
|
cosPhi |
Leistungsfaktor |
|
UL |
Daten zum Lüfter: Lüfterspannung |
|
IL |
Daten zum Lüfter: Lüfterstrom |
|
fL |
Daten zum Lüfter: Lüfterfrequenz |
|
Ref |
Kundenmaterialnummer |
|
SCCR |
Kurzschlussfestigkeit |
|
NDU |
Non Dual-use |
|
Rev |
Revisionsstand |
Legende:
| Abkürzung | Bezeichnung |
|---|---|
| S.-Nr. | Seriennummer (Teile-Nr. – JJKW – laufende Nummer) |
| Type | Typenbezeichnung |
| TR | Rotorzeitkonstante |
| ISO.-KL. | Isolationsklasse |
| P | Bemessungsleistung |
| M | Bemessungsdrehmoment |
| U | Bemessungsspannung |
| I | Bemessungsstrom |
| f | Bemessungsfrequenz |
| n/nmax |
Bemessungsdrehzahl Motor / Maximale Drehzahl Abtriebswelle System |
| Encoder |
Motorgeberauflösung |
| KD-Nr: | Kundenmaterialnummer |
| IP | Schutzart |
| UL |
Daten zum Lüfter: Lüfterspannung |
| UBr | Daten zur Motorhaltebremse: Bremsenspannung |
| IL | Daten zum Lüfter: Lüfterstrom |
| IBr | Daten zur Motorhaltebremse: Bremsenstrom |
| fL | Daten zum Lüfter: Lüfterfrequenz |
| MBr | Daten zur Motorhaltebremse: minimales statisches Drehmoment |
