EtherCAT und FSoE: Adressierung über DIP-Schalter S1
|
HINWEIS |
|
|---|---|
| Sachschaden! |
Am geöffneten Gerät darf nur eine trockene, nicht leitfähige Verschmutzung auftreten. Die in das geöffnete Gehäuse eindringende Verschmutzung darf keinen Einfluss auf die Funktionsfähigkeit haben (EN 61800-5-1, Verschmutzungsgrad 1). Achten Sie darauf, dass keine Gegenstände in das Gehäuse fallen, wenn Sie am offenen Gerät arbeiten. |
Mit Hilfe des DIP-Schalters S1 werden gleichzeitig die EtherCAT- und die FSoE-Adresse fest eingestellt.
|
|
Die Adressvergabe über DIP-Schalter ist vorrangig vor der Adresse über Parameter ID34023 'BUS Teilnehmer Adresse' bzw. ID33201 'Sichere Adresse'. Nach der Auswahl der Adresse über DIP-Schalter wird dieser gleiche Wert in beide Parameter übernommen, die Werte, die ggf. in ID34023 und ID33201 enthalten sind, werden überschrieben. |
|
Adressbereich bis 250
|
|
Adressbereich bis 63
|

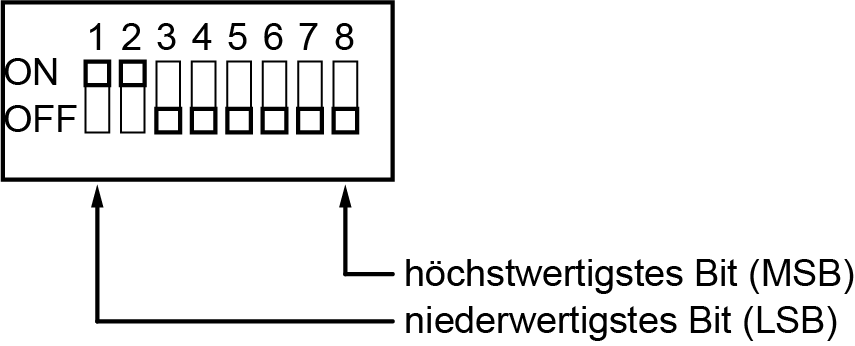

Beispiel: Adresse = 3
|
|
Wenn Busteilnehmer ausgetauscht werden, die über DIP-Schalter adressiert sind, muss die Adresse des neuen Gerätes auf die gleiche Adresse eingestellt werden, die die ausgetauschte Komponente enthielt. |
| DIP-Schalter | Parameter ID34023 |
Parameter ID33201 |
Wirksame Adresse EtherCAT | Wirksame Adresse FSoE |
|---|---|---|---|---|
| = 0 | = 0 | = 0 | automatisch vom Master vergeben | keine Kommunikation möglich |
| = 0 | = 0 | ≠ 0 | ID33201 | |
| = 0 | ≠ 0 | = 0 | ID34023 | keine Kommunikation möglich |
| = 0 | ≠ 0 | ≠ 0 | ID33201 | |
| ≠ 0 | = 0 |
= 0 |
DIP-Schalter |
DIP-Schalter |
| ≠ 0 | = 0 |
≠ 0 |
||
| ≠ 0 | ≠ 0 |
= 0 |
DIP-Schalter |
DIP-Schalter |
| ≠ 0 | ≠ 0 |
≠ 0 |
