CODESYS V2 Projekt Fertigstellen und Testen

In diesem Kapitel wird beschrieben, wie Sie das CODESYS Projekt Übersetzen, an die PLC Steuerung Übertragen und die Kommunikation zwischen der Qt Visualisierung und dem PLC Programm testen.

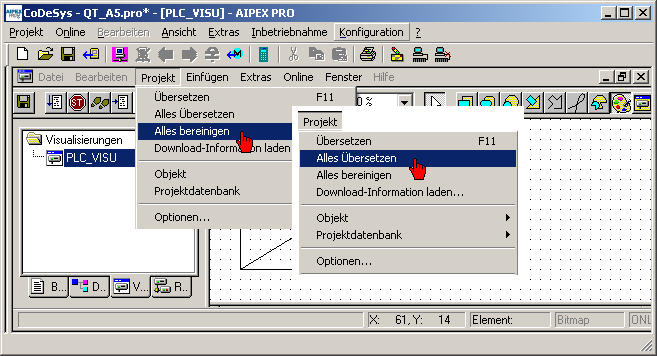

Bereinigen Sie zuerst das Projekt. Menü 'Projekt' 'Alles Bereinigen'. Anschließend wird das komplette Projekt neu übersetzt. Menü 'Projekt' 'Alles Übersetzen'.

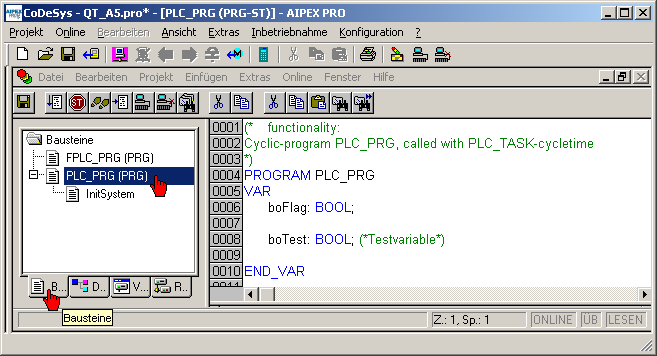

Wechseln Sie auf den Programmbaustein 'PLC_PRG' im Reiter 'Bausteine'.

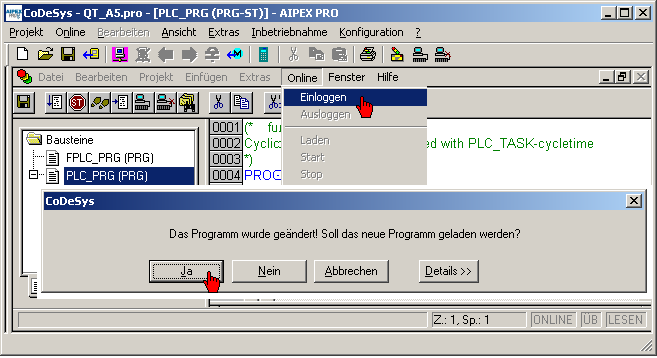

Loggen Sie sich über 'Online' 'Einloggen' an der Steuerung ein. Übertragen Sie anschließend den Programmcode durch Bestätigung mit der 'Ja' Taste.

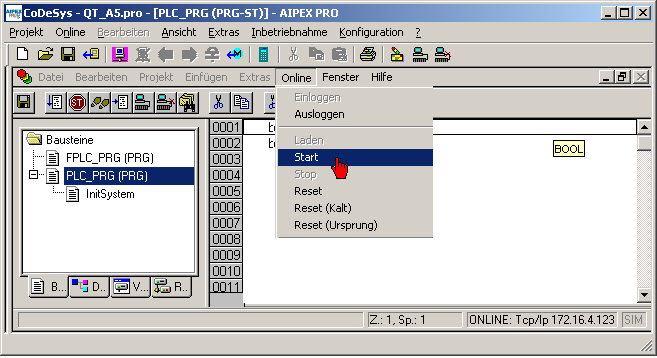

Starten Sie das PLC Programm im Menü 'Online' 'Start'. Erstellen Sie ein Bootprojekt, sofern Sie das PLC Programm remanent speichern möchten. Menü 'Online' 'Bootprojekt erzeugen'.

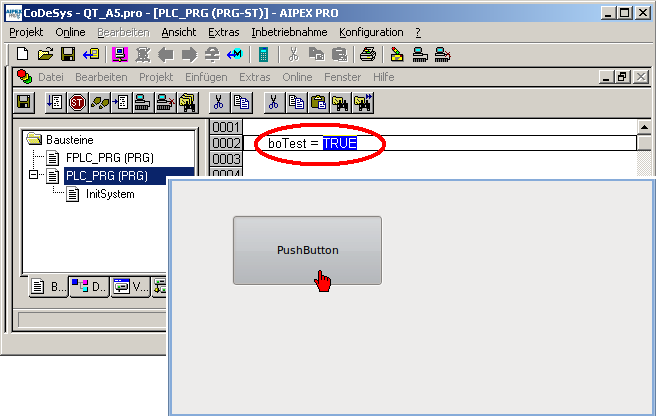

Testen Sie Ihr Programm. Der Status des Toggel Buttons wird immer beim loslassen der Taste übernommen.
