Reglerkarte KU- / KW-R03(P) / -R04 über Hardware-Jumper in den Flash-Mode setzen

GEFAHR

Lebensgefahr durch Stromschlag beim Berühren elektrischer Anschlüsse!

Elektrische Klemmen und Anschlüsse führen Spannungen, die beim Berühren Tod oder schwere Körperverletzungen zur Folge haben.

LED-Anzeigen an den Gehäusefrontseiten signalisieren im AUS-Zustand nicht die spannungsfreien Geräteklemmen!

Gegenmaßnahmen:

  • Halten Sie vor sämtlichen Arbeiten am Gerät die 5 Sicherheitsregeln ein.
  • Messen Sie die Klemmenspannungen. Es darf keine Spannung anliegen.
  • Stecken oder öffnen Sie Anschlüsse nur im spannungsfreien Zustand.
  • Bei Geräten, die an einen Gleichspannungszwischenkreis angeschlossen sind, oder diesen selbst erzeugen, müssen Sie die Entladezeiten des Gleichspannungszwischenkreises in der Dokumentation zum Umrichter beachten.
  • Arbeiten an den Anschlüssen dürfen nur im beidseitig spannungsfreien Zustand ausgeführt werden! (beidseitig spannungsfrei bedeutet: seitens AC-Netz und DC Gleichspannungszwischenkreis)



Wenn z. B. durch eine fehlerhafte Auswahl der Flash-Parameter keinerlei Zugriff auf die Reglerkarten R03 / R04 mehr möglich ist, müssen sie hardwaremäßig mit Hilfe eines Jumpers in den Flash-Mode gesetzt werden. Dazu das Gerät ausschalten und die Reglerkarte inklusive ihrer ggf. vorhandenen Optionskarten ausbauen.

=> PDK_029881_KUKW_R0x, Ausbau/Austausch der Reglerkarte



Auf der Platine der Reglerkarte ist der Jumper BR3 zu stecken.

Reglerkarte KU- / KW-R03(P), KW-R04



Bauen Sie die Reglerkarte wieder ein, schalten Sie das Gerät ein und stellen Sie die Verbindung zur Reglerkarte her.

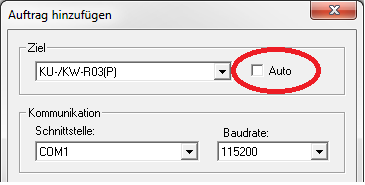

Unter 'Menü' → 'Auftrag' ist im Bereich der Zieldefinition die automatische Flash-Aktivierung abzuwählen:



Siehe 'Auftrag editieren'.



Anschließend die Firmware in das Gerät übertragen.

Siehe 'Auftrag wählen'.

Siehe 'Menü - Ausführen'.

Nachdem die Firmware aktualisiert wurde, die Reglerkarte wiederum ausbauen und den Jumper BR3 entfernen!

Reglerkarte wieder einbauen.

Im ATF unter 'Auftrag bearbeiten' die automatische Flash-Aktivierung wieder anwählen.
