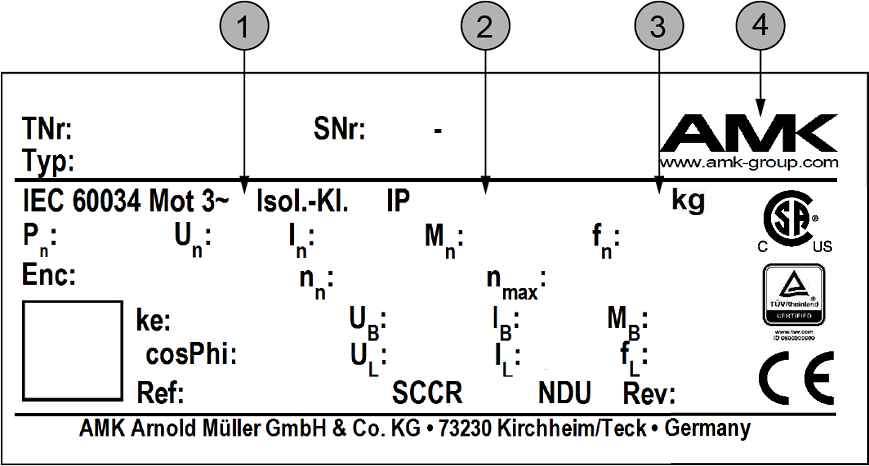

Typenschild
|
|
Abbildung exemplarisch: Inhalt und Umfang kann abweichen |
Legende:
| Abkürzung | Bezeichnung |
|---|---|
|
1 |
Schaltung |
|
2 |
Betriebsart |
|
3 |
Gesamtmasse |
|
4 |
Hersteller |
|
TNr |
Teilenummer |
|
SNr |
Seriennummer (JJKW – laufende Nummer) |
|
Typ |
Typenbezeichnung |
|
Isol.-Kl. |
Isolationsklasse |
|
IP |
Schutzart nach EN 60529 |
|
Pn |
Bemessungsleistung |
|
Un |
Bemessungsspannung |
|
In |
Bemessungsstrom |
|
Mn |
Bemessungsmoment |
|
fn |
Bemessungsfrequenz |
|
Enc |
Motorgeberauflösung |
|
nn |
Bemessungsdrehzahl |
|
nmax |
Maximale Drehzahl Antriebswelle System |
|
ke |
Spannungskonstante |
|
UB |
Daten zur Motorhaltebremse: Bremsenspannung |
|
IB |
Daten zur Motorhaltebremse: Bremsenstrom |
|
MB |
Daten zur Motorhaltebremse: minimales statisches Drehmoment |
|
cosPhi |
Leistungsfaktor |
|
UL |
Daten zum Lüfter: Lüfterspannung |
|
IL |
Daten zum Lüfter: Lüfterstrom |
|
fL |
Daten zum Lüfter: Lüfterfrequenz |
|
Ref |
Kundenmaterialnummer |
|
SCCR |
Kurzschlussfestigkeit |
|
NDU |
Non Dual-use |
|
Rev |
Revisionsstand |

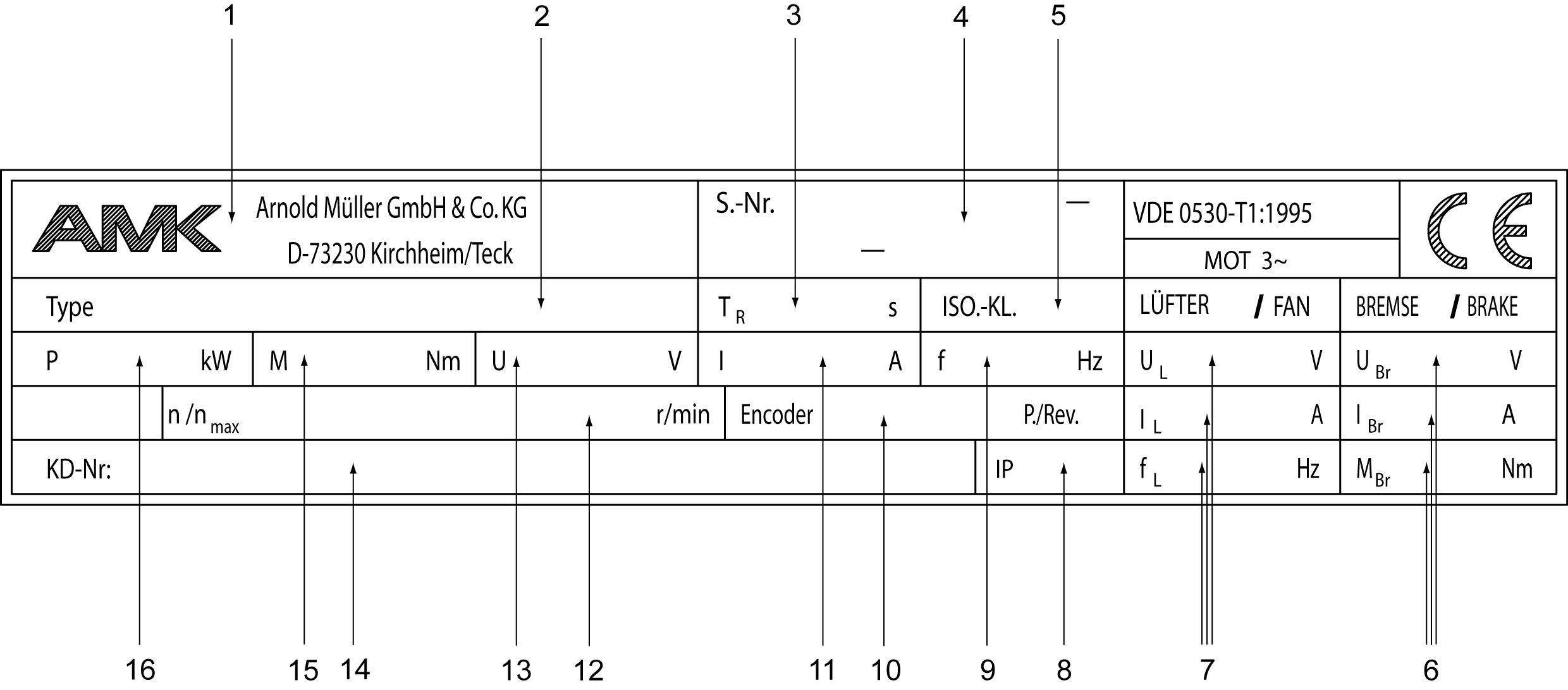

ZCH_DYNASYN_DT-DTK_Typenschild
Legende zum Typenschild:
|
1 |
Hersteller |
|
2 |
Typenbezeichnung |
|
3 |
Rotorzeitkonstante |
|
4 |
Seriennummer (Teile-Nr. – KWJJ – laufende Nummer) |
|
5 |
Isolationsklasse |
|
6 |
Daten zur Motorhaltebremse (Bremsenspannung, -strom und minimales statisches Drehmoment) |
|
7 |
Daten zum Lüfter (Lüfterspannung, -strom und -frequenz) |
|
8 |
Schutzart |
|
9 |
Bemessungsfrequenz |
|
10 |
Motorgeberauflösung |
|
11 |
Bemessungsstrom |
|
12 |
Bemessungsdrehzahl Motor / Maximale Drehzahl Abtriebswelle System |
|
13 |
Bemessungsspannung |
|
14 |
Kundenmaterialnummer |
|
15 |
Bemessungsdrehmoment |
|
16 |
Bemessungsleistung |
