Schritt 2.4: TwinSAFE Group

Eine TwinSAFE Gruppe ist eine Gruppe von TwinSAFE-Klemmen (Eingänge und Ausgänge) die über eine EL6900 logisch miteinander verknüpft werden.

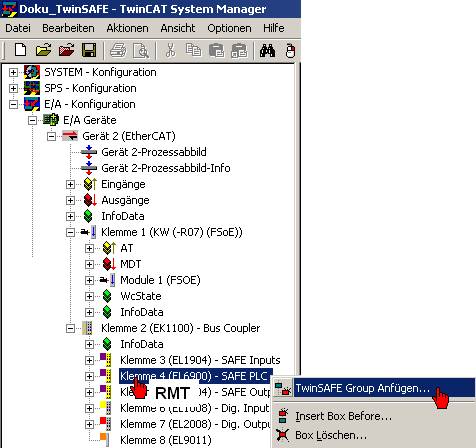

'TwinSAFE Group' anfügen

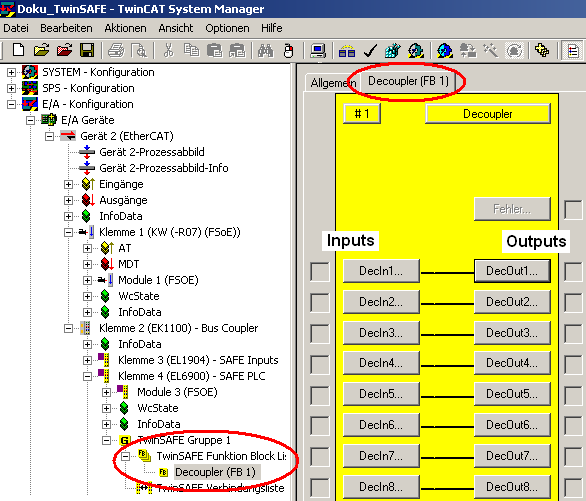

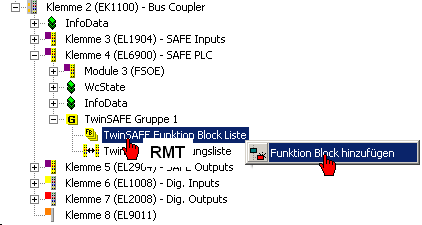

Funktionsbaustein 'Decoupler' anfügen

Mit einem FB 'Decoupler' können z.B. SAFE Inputs mit einzelnen Bits des FSoE Steuerwortes verknüpft werden.

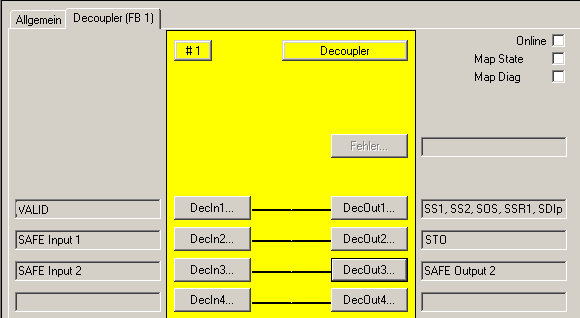

Beispielkonfiguration

Verwendet werden Funktionsblöcke vom Typ 'Decoupler'.

Decoupler (FB1)

Eingang DecIn1:
Mit der System bereit Meldung der Funktionalen Sicherheit (Statusdaten Bit 28 VALID) werden die Sicherheitsfunktionen (ausgenommen STO) auf dem verknüpften FSoE Antrieb auf 1 (inaktiv) gesetzt. (Status Bit 28 = 1 Steuerwort Bit 1-6, 9-16 = 1 (entspricht inaktiv))
Eingang DecIn2:
Der SAFE Input 1 löst STO auf der KW-R07 aus.
Eingang DecIn3:
Der SAFE Input 2 setzt den SAFE Output 2

Nachfolgendes Kapitel entfällt bei der Kombination TwinCAT PLC und TwinSafe PLC

Decoupler (FB2)
Dieses Beispiel zeigt die Vorbereitung zu einem Standard Datenaustausch zwischen TwinSAFE PLC und AMK Steuerung. Dazu wurde zuvor in einem TwinCAT PLC Projekt eine Variable (by_IN_Date_0) angelegt.

Im Beispiel sendet die TwinSAFE PLC den Status von wState2_Bit12 (VALID Bit), mit Hilfe der im TwinCAT PLC Projekt angelegten Variable (by_IN_Date_0), an die AMK Steuerung. Durch das Auswerten des VALID Bits auf der AMK Steuerung kann festgestellt werden, ob sendender FSoE Slave und FSoE Master arbeiten.

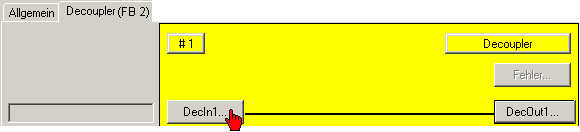

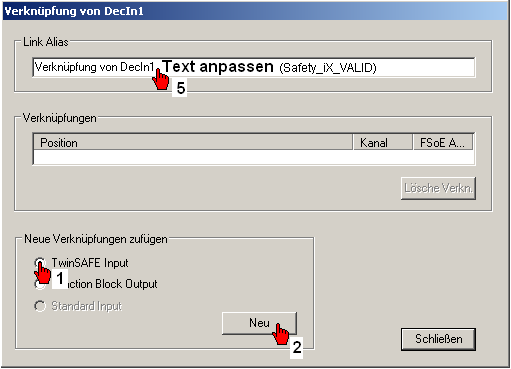

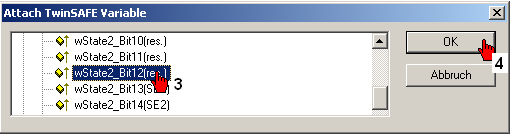

TwinSAFE Statusvariable am Decoupler Eingang DecIn 1 einfügen

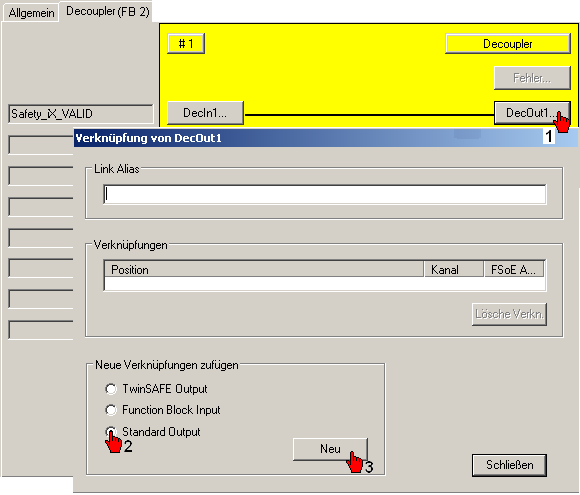

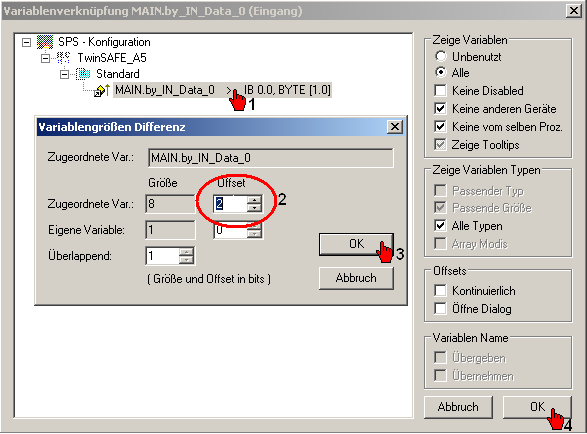

TwinSAFE Statusvariable mit Standard Output (by_IN_Date_0) verknüpfen

Die einzelnen Bit-Nummern werden mit dem Offset vorgegeben

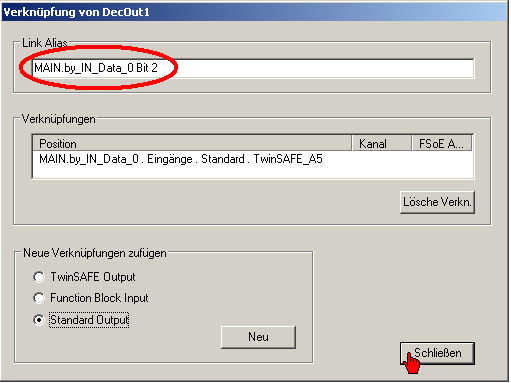

Symbolischer Name vergeben

Die verwendeten Variablen werden im Gerätebaum unter der Klemme 'EL6900' – 'Module 2 (FSOE )' mit Standard Namen angelegt. Z.B. 'Standard Out Var 1', 'Standard Out Var 2' usw.. Vergeben Sie einen eindeutigen Variablennamen. Dieser Variablennamen wird auch für das TwinCAT 'Konfigurationsfile' verwendet, das anschließend für die Erstellung des EtherCAT Konfigurationsfile mit AIPEX PRO eingelesen wird.
