CODESYS Optionen deaktivieren
Die ab Werk freigeschalteten CODESYS Optionen können vom Anwender deaktiviert und bei Bedarf wieder aktiviert werden.

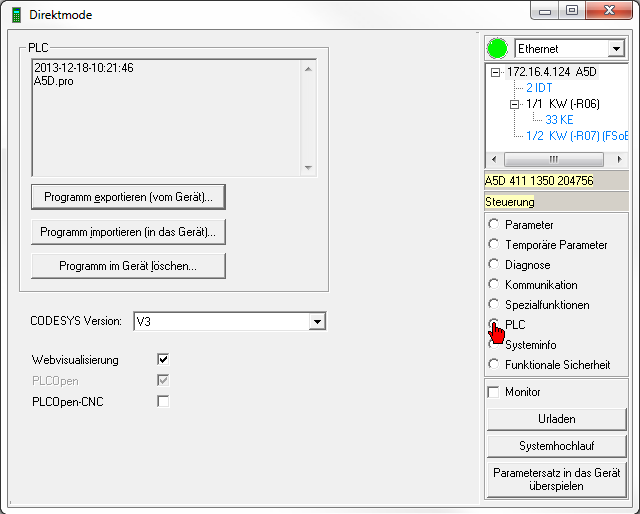

Öffnen Sie dazu den AIPEX PRO 'Direktmode', Menü 'PLC'
Mit Hilfe der Checkboxen können die ab Werk freigeschalteten CODESYS Optionen deaktiviert und bei Bedarf wieder aktiviert werden.
|
|
Nach dem de- oder aktivieren muss die Steuerung neu gestartet werden (24 VDC AUS/EIN). |
Beispiel:
Aus einer iSA Softmotion Steuerung mit Zusatzoption PCO (PLCopen) und Option VIS (Visualisierung), Zielsystem: ArmPLCopenControlWithVisu V3
wird nach Abwahl der Ckeckbox 'PLCopen' eine iSA Steuerung mit Zusatzoption VIS (Visualisierung), Zielsystem: ArmControlWithVisu V3.
Die CODESYS Optionsauswahl im AIPEX PRO 'Direktmode' Menü 'PLC' greift auf die ID34175 'Steuerungseinstellungen' Bits 8..10 zu.
Die nachfolgende Tabelle zeigt wie durch Setzen der Bits 8..10 einem ursprünglich Steuerungstyp und dem zugehörigen AMK Zielsystem ein neuer Steuerungstyp mit neuem AMK Zielsystem zugeordnet wird.
|
|
Beispiel: Ab Werk freigeschaltete CODESYS Option PLCopen (CODESYS 'SM_PLCopen.lib') Bit9 = 1 = Option PLCopen deaktiviert Bit9 = 0 = Option PLCopen aktiviert |
|
Installierte Optionen |
AMK Zielsystem für CODESYS im Auslieferungszustand |
A5/A6 -VIS |
A5/A6 -PCO |
A5/A6 -PNC |
AMK Zielsystem für CODESYS nach Deaktivierung von Optionen |
|---|---|---|---|---|---|
| - | X86Control V3 | - | - | - | X86Control V3 |
| A5/A6-VIS | X86ControlWithVisu V3 | Bit 8 = 1 | - | - | X86Control V3 |
| A5/A6-PCO | X86PLCopenControl V3 | - | Bit 9 = 1 | - | X86Control V3 |
|
A5/A6-VIS, A5/A6-PCO |
X86PLCopenControlWithVisu V3 |
Bit 8 = 1 | - | - | X86PLCopenControl V3 |
| - | Bit 9 = 1 | - | X86ControlWithVisu V3 | ||
| Bit 8 = 1 | Bit 9 = 1 | - | X86Control V3 | ||
| A5/A6-PNC | X86PLCopenCncControl V3 | - | - | Bit 10 = 1 | X86PLCopenControl V3 |
| - | Bit 9 = 1 | Bit 10 = 1 | X86Control V3 | ||
|
A5/A6-VIS, A5/A6-PNC |
X86PLCopenCncControlWithVisu V3 |
Bit 8 = 1 | - | - | X86PLCopenCncControl V3 |
| - | - | Bit 10 = 1 | X86PLCopenControlWithVisu V3 | ||
| Bit 8 = 1 | - | Bit 10 = 1 | X86PLCopenControl V3 | ||
| - | Bit 9 = 1 | Bit 10 = 1 | X86ControlWithVisu V3 | ||
| Bit 8 = 1 | Bit 9 = 1 | Bit 10 = 1 | X86Control V3 |
|
Installierte Optionen |
CODESYS Zielsystem im Auslieferungszustand |
iSA -VIS |
iSA -PCO |
iSA -PNC |
Neues CODESYS Zielsystem nach Deaktivierung von Optionen |
|---|---|---|---|---|---|
| - | ArmControl V3 | - | - | - | ArmControl V3 |
| iSA-VIS | ArmControlWithVisu V3 | Bit 8 = 1 | - | - | ArmControl V3 |
| iSA-PCO | ArmPLCopenControl V3 | - | Bit 9 = 1 | - | ArmControl V3 |
|
iSA-VIS, iSA-PCO |
ArmPLCopenControlWithVisu V3 |
Bit 8 = 1 | - | - | ArmPLCopenControl V3 |
| - | Bit 9 = 1 | - | ArmControlWithVisu V3 | ||
| Bit 8 = 1 | Bit 9 = 1 | - | ArmControl V3 | ||
| iSA-PNC | ArmPLCopenCncControl V3 | - | - | Bit 10 = 1 | ArmPLCopenControl V3 |
| - | Bit 9 = 1 | Bit 10 = 1 | ArmControl V3 | ||
|
iSA-VIS, iSA-PNC |
ArmPLCopenCncControlWithVisu V3 |
Bit 8 = 1 | - | - | ArmPLCopenCncControl V3 |
| - | - | Bit 10 = 1 | ArmPLCopenControlWithVisu V3 | ||
| Bit 8 = 1 | - | Bit 10 = 1 | ArmPLCopenControl V3 | ||
| - | Bit 9 = 1 | Bit 10 = 1 | ArmControlWithVisu V3 | ||
| Bit 8 = 1 | Bit 9 = 1 | Bit 10 = 1 | ArmControl V3 |
