COM Schnittstelle



Beispiel:

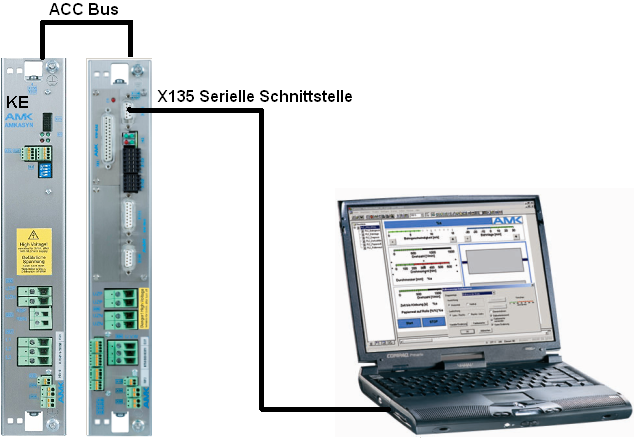

KE mit ACC Bus und KW mit KW-R03 (kompatibel mit KU-/KW-R03(P) und KU-/KW-R04). Es besteht die Möglichkeit über ACC Bus die angeschlossenen Geräte zu erreichen. In diesem Fall muss die Reglerkarte als ACC Bus Master definiert sein.



Kabel:

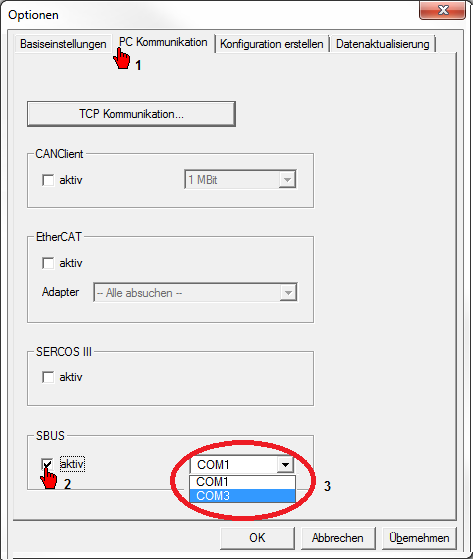

COM Kommunikationseinstellungen





Stellen Sie nur die gewünschte Schnittstelle ein.

Wenn Sie eine andere Schnittstelle benötigen als COM1 oder COM2, können Sie diese im 'SbusRegister' ('Start' → 'Alle Programme' → 'AMK' → 'SbusRegister')durch klicken auf den Taster 'Erweitert' → 'Hinzufügen COM' einstellen.



Die vorgegebenen Eigenschaften dürfen nur in Verbindung mit der AZ Optionskarte CNC oder bei einer Modemverbindung geändert werden.



Um die Kommunikation zu testen, verbindet man ein Gerät mit dem PC und startet AIPEX PRO erneut.

Der Wechsel der Farbe des Symbols von rot nach grün am Rand rechts unten zeigt an, dass die Kommunikation störungsfrei läuft.

Ein grün/rotes Symbol steht für mehr als eine aktive Schnittstelle.

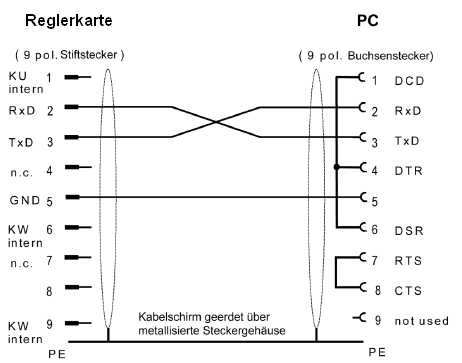

Serielles AMK Verbindungskabel RS232 (PC-AMK)

Das serielle AMK Verbindungskabel RS232, AMK Teile-Nr. O576 verbindet die serielle Schnittstelle der AMK KU-/ KW-Geräte mit der seriellen Schnittstelle des PCs.



USB-RS232 Konverter

Der AMK USB-RS232 Konverter AMK Teile-Nr. 200770 verbindet die serielle Schnittstelle der AMK KU-/ KW-Geräte mit der USB Schnittstelle des PCs.



Beispiel Windows XP

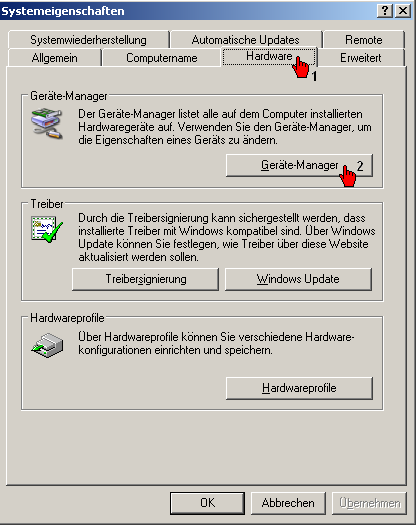

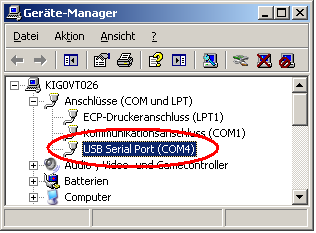

Bei der Installation eines USB-RS232 Konverter wird eine zusätzliche virtuelle COM Schnittstellen vom PC generiert. Die Schnittstellennummer kann unter 'Windows' → 'Systemeigenschaften' → 'Hardware' → 'Geräte-Manager' → 'Anschlüsse (COM und LPT)' ausgelesen werden.





Beispiel Windows 7

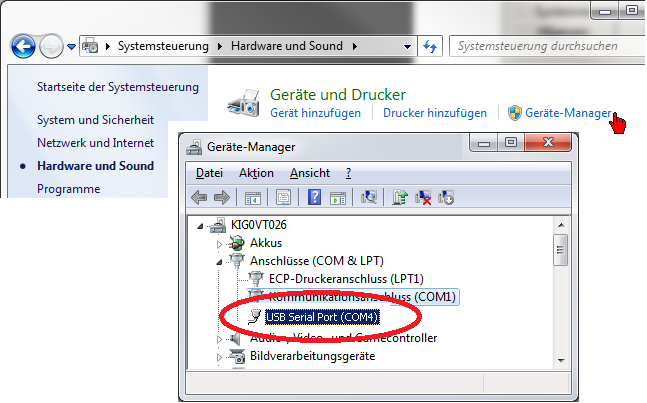

Öffnen Sie 'Systemsteuerung' → 'Hardware und Sound'.

Öffnen Sie den 'Geräte-Manager'.

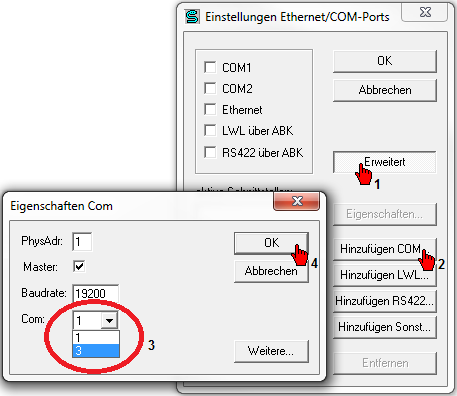

Tragen Sie die Schnittstellennummer (in diesem Beispiel COM3) im 'SbusRegister' ein ('Start' → 'Alle Programme' → 'AMK' → 'SbusRegister'). Verwenden Sie dazu die Taste 'Erweitert' und die Taste 'Hinzufügen COM'.
