SERCOS III Schnittstelle

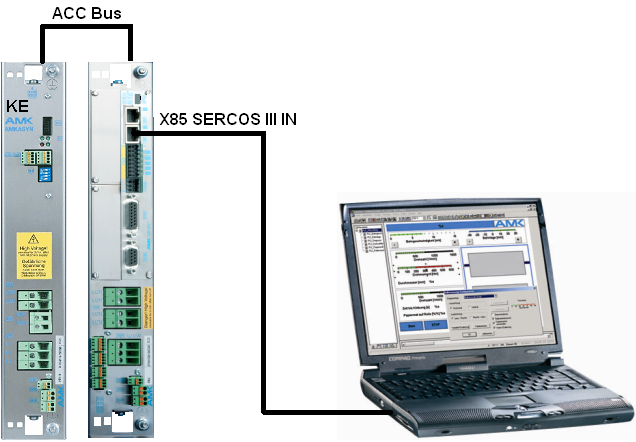

Beispiel:

KE mit ACC Bus und KW mit KW-R06 (kompatibel mit KW-R07, KW-R16 und KW-R17).

Über die SERCOS III Verbindung kann auf alle angeschlossenen Module zugegriffen werden. AIPEX PRO kann zudem über die ACC-Bus Verbindung der Reglerkarte auf ACC-Bus Slave Teilnehmer zugreifen.

Kabel:

Ethernet Standard RJ45 Twisted Pair Patch Kabel.

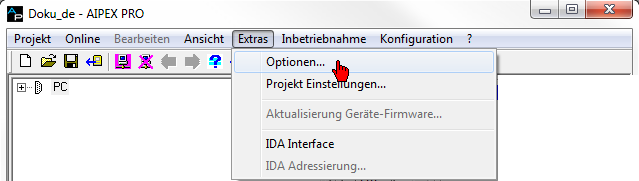

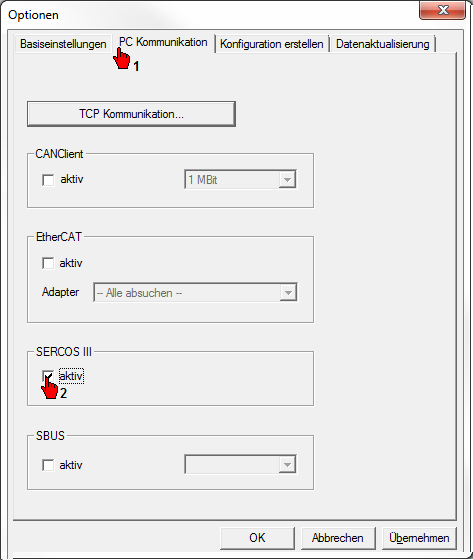

SERCOS III Kommunikationseinstellungen

PC Einstellung: Geben Sie eine feste IP Adresse ein, die nicht von einem SERCOS III Teilnehmer belegt ist.

Die SERCOS III Teilnehmer müssen in dem vorgegebenen Adressbereich 192.168.0.x liegen.

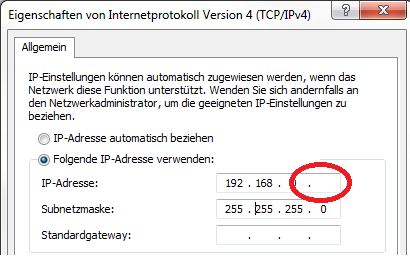

Beispiel Windows 7:

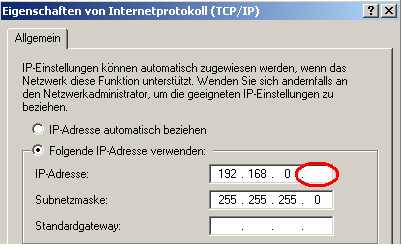

Beispiel Windows XP:
