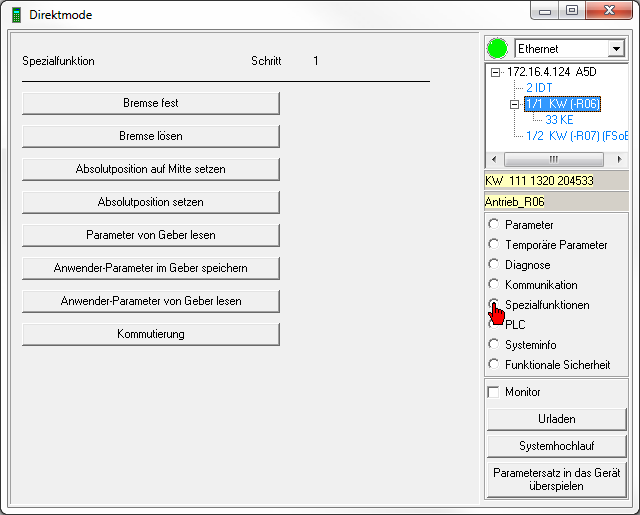

Spezialfunktionen



Taster 'Bremse fest'

Motorhaltebremse wird geschlossen.

Bei Umrichtern mit der Option "Endstufenfreigabe EF" oder "STO" kann die Bremse erst angesteuert werden, wenn die Endstufenfreigabe gesetzt ist.



Taster 'Bremse lösen'

GEFAHR

Lebensgefahr durch hängende Achsen!

Die optional im Motor vorhandene Motorhaltebremse ist eine Haltebremse und ist als Personenschutz NICHT ausreichend.

Hängende Achsen können herabfallen und zu schweren Verletzungen führen.

Gegenmaßnahmen:

  • Hängende Achsen müssen mechanisch gegen Herunterfallen gesichert werden, z. B. mit einer Fangeinrichtung oder einer zusätzlichen externen Bremse.
  • Personen dürfen sich nicht unter hängenden Lasten aufhalten



Motorhaltebremse wird geöffnet.



Bei Umrichtern mit der Option "Endstufenfreigabe EF" oder "STO" kann die Bremse erst angesteuert werden, wenn die Endstufenfreigabe gesetzt ist.



Taster 'Absolutposition auf Mitte setzen'

Reserviert für AMK interne Nutzung!



Taster 'Absolutposition setzen'

Reserviert für AMK interne Nutzung!



Taste 'Parameter von Geber lesen'

Antrieb darf nicht bestromt sein!
Das Service Kommando darf nicht ausgeführt werden, wenn der Antrieb in Regelung ist. Reglerfreigabe muss AUS sein (RF = 0).

Die über ID32841 'Geberliste Motor' festgelegten Parameterwerte werden aus dem Geberspeicher eines Absolutwertgebers gelesen und im aktuellen Parametersatz gespeichert.



Taste 'Anwender-Parameter im Geber speichern'

Antrieb darf nicht bestromt sein!
Das Service Kommando darf nicht ausgeführt werden, wenn der Antrieb in Regelung ist. Reglerfreigabe muss AUS sein (RF = 0).

Die aktuellen Werte der in ID32842 'Geberliste Anwender' eingetragenen Parameter werden in den Geberspeicher eines Absolutwertgebers geschrieben.

Nachdem die Parameter in den Geber geschrieben wurden, muss Netz AUS/EIN durchgeführt werden.



Taste 'Anwender-Parameter von Geber lesen'

Antrieb muss stillstehen!
Das Service Kommando darf nur ausgeführt werden, wenn der Antrieb im Stillstand ist. Bei Achsen auf die Kräfte von außen wirken, z. B. hängende Achsen, muss der Anwender sicherstellen, dass sich die Achse nicht bewegen kann, während das Service Kommando aktiv ist.

Die über ID32842 'Geberliste Anwender' festgelegten Parameterwerte werden aus dem Geberspeicher eines Absolutwertgebers gelesen und im aktuellen Parametersatz gespeichert.



Taste 'Kommutierung'

Reserviert für AMK interne Nutzung!
