Konfiguration - Anleitung

Eigenschaften - Gerät

Geräte Eigenschaften

AIPEX PRO Beschreibung

Beispiel

Gerät

AMK Gerätebezeichnung

KW Kompakt Wechselrichter

Software Version

Installierte Software Version auf dem Gerät.

 KW 111 1320 204533

Typ

AMK Typbezeichnung mit Leistungsangabe

 KW 2

Ser. Nr.

Seriennummer

 123456

Teilenummer

Teilenummer

 46304

Stationsname

Der Stationsname kann anwendungsspezifisch vom Benutzer eingegeben werden.

 Antrieb_R06

Datensatzname

 Name unter dem das aktuell geöffnete AIPEX PRO Projekt gespeichert ist.

Demo

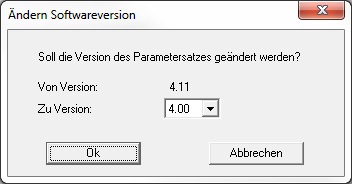

Taster 'Software Version'

Bei einem Offline Projekt kann der Geräte Softwarestand eingestellt werden. (Beispiel: Projekt wird offline erstellt und anschließend auf eine bestehende Applikation mit definiertem Geräte Softwarestand gespielt.)



Feldbus Eigenschaften

AIPEX PRO

Beschreibung

Beispiel

Anschluss

Schnittstelle auf dem Gerät

X85-X86

Bus Name

AMK Busbezeichnung

EtherCAT

Bus Physik

Generelle Busbezeichnung

ETHERCAT

Instanz

 Jeder Bus wird in einer eigenen Instanz parametriert. 1
IP Adresse *1



Netzwerkeinstellung für Steuerungen

192.168.0.1
Netzwerk Maske *1

255.255.255.0
Gateway Adresse *1 0.0.0.0

Adresse *12

Geräteadresse

1

Feste Adresse *1

 Automatisch vom Busmaster zugewiesene oder feste Adresse

Optional *1

Das Gerät muss bei der Initialisierung des Bussystems nicht anwesend sein.

Voraussetzung: 'Fest Adresse' ist aktiviert



Master *1

 Das Gerät ist Busmaster oder Busslave

Knoten Konfigurationsdatei *1

Gerätebeschreibungsdatei (*.eds oder *.xml)



Feste Adresse der Slaves *1

 Alle Slaves im Bus werden auf 'Feste Adresse' gesetzt bzw. rückgesetzt.



*1 bus- oder gerätespezifisch

*2 Unterschiede Offline / Online Projekt bei EtherCAT



Offline Projekt

  1. Automatische Adressierung durch den Busmaster
    Wenn Sie ein Offline Projekt erzeugen, muss die zukünftige Busposition als Adresse eingetragen werden.
    Voraussetzung: ID34023 'BUS Teilnehmer Adresse' = 0.
  2. Feste Adressen
    Geben Sie die Adresse ein, setzen Sie anschließend den Haken bei 'Feste Adresse'.



Online Projekt

AIPEX PRO liest die aktuelle (Fest-) Adresse aus dem Gerät und zeigt diese an.

Nach dem Ändern der Adresse bzw. der Checkbox 'Feste Adresse' müssen Sie die Busteilnehmer neu starten.



Die (Fest-) Adresse wird durch den Aufruf des Menüpunktes 'Konfiguration' → 'Konfiguration erstellen...' in die XML Konfigurationsdatei übernommen.



Taster 'Busabgleich...'

Die angewählten Parameter werden in allen Busteilnehmern auf den gleichen Wert gesetzt.

Interface

Das 'Interface' ist die Schnittstelle zwischen den physikalisch vorhandenen Geräten und den symbolischen Gerätenamen (Variablen) aus dem PLC Editor.

Die Zuweisung kann automatisch erfolgen (Siehe 'Automatische Buskonfiguration'.) , oder manuell per 'Drag and Drop'.



PLC

Klicken Sie auf 'PLC' um das PLC Projekt zu verwalten.





Neues PLC Projekt erzeugen

Öffnet den PLC Editor und legt ein neues PLC Programm an.

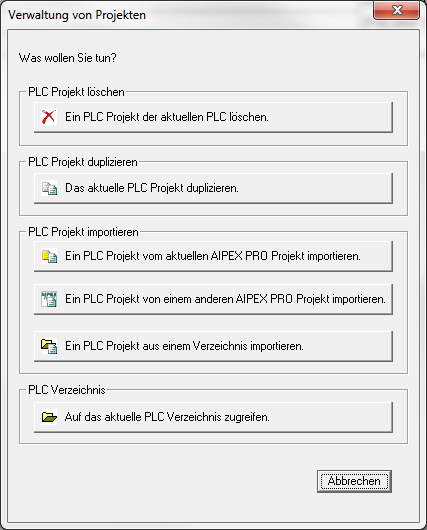

PLC Projekt - importieren, duplizieren, verwalten ...

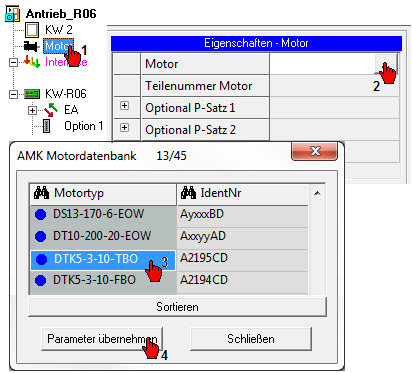

Motor

Manuelle Auswahl der Motorparameter.
