Nachrichten - Allgemeine Optionen

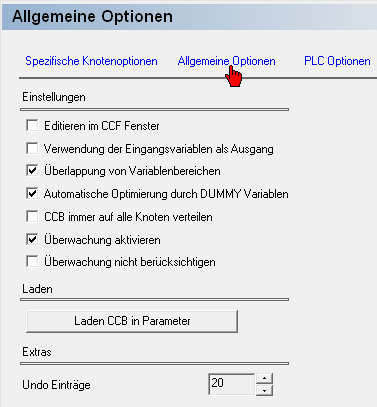

ACC-Bus



• Editieren im CCF Fenster. Ermöglicht eine direkte Bearbeitung der CCF Datei im Reiter 'CCF Ausgabe'
• Verwendung der Eingangsvariablen als Ausgang. Eingangsvariablen die in der EDS Datei beschrieben wurden, können Rückgelesen werden.
• Überlappung von Variablenbereichen. In der Registerkarte 'Verbindungen' werden überlappende Variablen nicht gefiltert.
• Automatische Optimierung durch DUMMY Variablen
• CCB immer auf alle Knoten verteilen. Aktivieren Sie diese Option wenn Sie eine CANclient Struktur ohne Master realisieren möchten.
• Überwachung aktivieren. Node guarding (Master) und Life guarding (Slave). Die Anwesenheit von Master und Slave am Bus wird gegenseitig geprüft. Bei einem fehlenden Knoten (Master oder Slave) wird eine Fehlermeldung generiert. Die benötigten Werte „Guard Time“ und „Life Time Faktor“ werden von AIPEX PRO automatisch generiert.
• Überwachung nicht berücksichtigen. Die Überwachungsfunktionen Node guarding (Master) und Life guarding (Slave) werden komplett deaktiviert. (Nutzbar bei externen Klemmen!)
• Laden CCB in Parameter. Bestehende *.eds Dateien können direkt in das Projekt geladen werden.

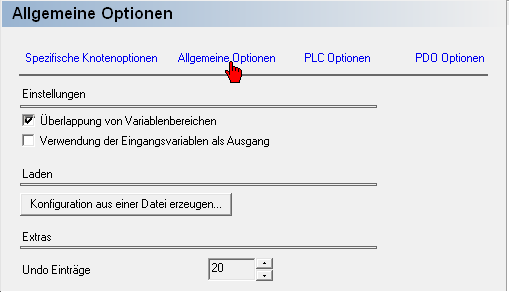

EtherCAT



• Überlappung von Variablenbereichen. In der Registerkarte 'Verbindungen' werden überlappende Variablen nicht gefiltert.
• Verwendung der Eingangsvariablen als Ausgang. Eingangsvariablen die in der EDS Datei beschrieben wurden, können Rückgelesen werden.



Konfiguration aus einer Datei erzeugen. Bestehende *.XML Dateien können direkt in das Projekt geladen werden.
