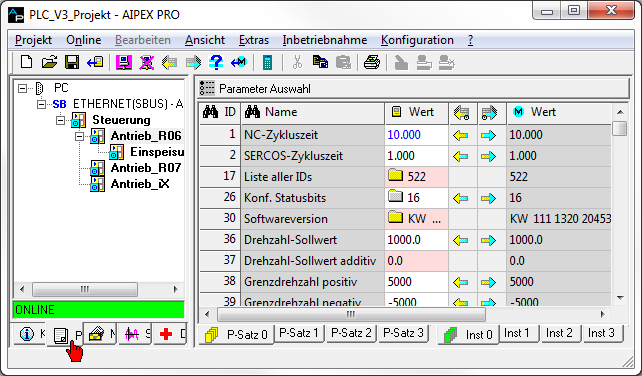

Parameter - Anleitung

Änderungen im Reiter 'Parameter' werden im Gerät nicht sofort aktiv. Die Aktivierung der Änderung ist von der Parametergruppe abhängig.

Gruppe 'Global' und 'Instanz': Logikspannung 24 VDC aus/an
Gruppe 'Antriebsspezifisch': Reglerfreigabe aus/an

Übersicht

Icon	Bedeutung
	Öffnet Fenster 'Parameter Auswahl' und 'Systeminterne Parameter' Siehe 'Parameter - Auswahl'.
	Suchen nach ID Nummer
	Suchen nach ID (Parameter) Name
	Online Wert (gespeicherter Wert im Gerät)
	Offline Wert (gespeicherter Wert im PC)
	Upload Parameterwert (vom Gerät zum PC) Download Parameterwert (vom PC zum Gerät) des ausgewählten Parameters
	Upload (vom Gerät zum PC) Download (vom PC zum Gerät) des kompletten ausgewählten Parametersatzes
	Parametersatz
	Instanz (benutzt für Busparameter)
	Auswahlfeld für Biteingaben
	Listenparameter
	Rosa Hintergrund: Read only Parameter

Feld	Bedeutung
ID	Parameternummer
Name	Bezeichnung des Parameters
Wert	Aktueller Wert des Parameters Icon Ordner = Parameterliste
Einheit	Maßeinheit des Parameters
Länge	Datenlänge des Parameters in Byte 1 Byte 2 Byte 4 Byte
Typ	Darstellung des Parameters Dec: dezimal ±Dec: dezimal vorzeichenbehaftet Bin: binär Hex: hexadezimal Ascii: Ascii-String
Anmerkung	Frei durch den Anwender nutzbares Textfeld
Hintergrundfarbe in der Spalte „Wert“	Weiß: Wert kann geändert werden Rosa: Wert ist nicht änderbar (schreibgeschützt oder formal)
Textfarbe in der Spalte „Wert“	Blau: Wert wurde geändert aber noch nicht gespeichert Schwarz: Wert ist seit der letzten Speicherung unverändert Rot: Es handelt sich um einen Systemparameter (nur nach Freischaltung änderbar)
Icon in der Spalte „Länge“	Gelb: Parameter ist parametersatzspezifisch Grün: Parameter ist instanzspezifisch

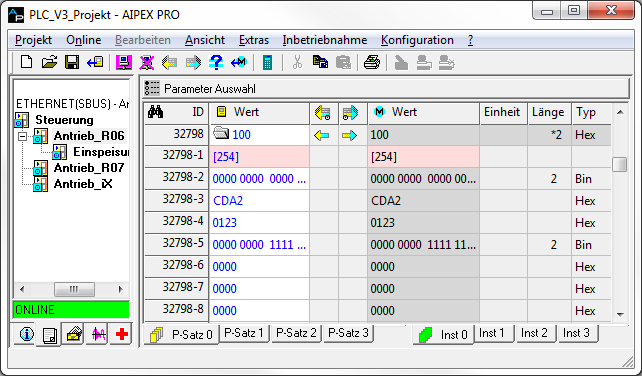

Darstellung und Strukturierung von Listen

Listen

Listen werden durch das Ordner Icon in der Spalte 'Wert' gekennzeichnet.
Bei nicht ASCII-Listen steht neben dem Icon die Anzahl der Listenelemente. Bei ASCII-Listen wird hier der Textinhalt angezeigt.
Alle Listen können durch Doppelklick in die Spalte 'Wert' expandiert dargestellt werden. In der ersten Unterzeile steht die Anzahl der maximal möglichen Listenelemente. Alle weiteren Zeilen zeigen den Listeninhalt Elementweise.
Die Anzeige der Listenelemente kann durch Eingabe eigener Werte in den Spalten Länge (1, 2, 4) und Typ (Dec, Hex, Bin, Ascii) strukturiert werden.

Eingabe von Werten

Der Wert änderbarer Parameter kann direkt in der Tabelle editiert werden. Jede Eingabe wird durch die 'Enter' Taste abgeschlossen.
Die Eingabe muss dem angezeigten Datentyp entsprechen.
Einige Parameter haben minimale und maximale Begrenzungen des Wertes. Wird dieser bei der Eingabe unter- bzw. überschritten wird eine Fehlermeldung angezeigt.

Veränderung von Listen

Bei nicht ASCII-Listen wird durch die Eingabe eines Wertes neben dem Ordner Icon die aktuelle Listenlänge verändert. Der Wert darf nicht größer als die maximale Listenlänge sein.
Bei ASCII-Listen wird eine Eingabe neben dem Ordner Icon direkt als String interpretiert und die Liste geändert.
Bei expandierter Liste können die Listenelemente direkt verändert werden. Die Eingabe muss dem angezeigten Datentyp des Elementes oder, wenn keines existiert, dem der Liste entsprechen.

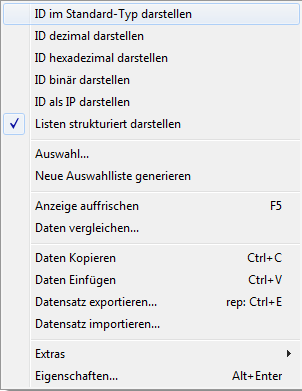

Kontextmenü Parameter

Wählen Sie den Reiter 'Parameter' an. Durch Anwählen eines beliebigen Parameters mit der rechten Maustaste öffnet sich das Kontextmenü.

Feld	Bedeutung
ID im Standard-Typ darstellen	Der angewählte Parameter wird dargestellt, wie gekennzeichnet.
ID dezimal darstellen	Der angewählte Parameter wird dezimal dargestellt.*
ID hexadezimal darstellen	Der angewählte Parameter wird hexadezimal dargestellt.*
ID binär darstellen	Der angewählte Parameter wird binär dargestellt.*
Listen strukturiert darstellen	Ist im Kontextmenü 'Listen strukturiert darstellen' aktiviert, kann der Anwender 'Name', 'Wert', 'Einheit Länge' festlegen (z. B. Anwenderlisten).
Neue Auswahlliste generieren	Öffnet das Fenster Siehe 'Parameter - Auswahl'.
ID in Auswahlliste übernehmen	Die Nummer des angewählten Parameters wird in die aktuell eingestellte 'eigene Liste' aufgenommen. Es ist dabei nicht von Bedeutung, ob die 'eigene Liste' aktiv ist.
Anzeige auffrischen	Aktualisierung der Online Werte. Alle Werte werden verworfen und erneut aus dem angeschlossenen Antrieb ausgelesen.
Daten vergleichen	Der Inhalt des aktuell angezeigten Parametersatz kann mit dem eines gespeicherten verglichen werden.
Daten Kopieren	Die Inhalte der aktuell markierten Teile der Parametertabelle werden in die Windows Zwischenablage kopiert und stehen als einfügbarer Text für viele Anwendungen, z.B. Textprogramme, zur Verfügung. Sind komplette Zeilen in der Tabelle markiert, wird zusätzlich eine interne Kopie dieser Parameter angelegt.
Daten Einfügen	Existiert eine interne Kopie von Parametern, werden deren Inhalte in die entsprechenden Parameter eingefügt. Existiert keine interne Kopie, wird der Inhalte der Windows Zwischenablage ungeprüft als Text ab der aktuell selektierten Stelle in die Tabelle eingefügt.
Daten exportieren	Durch den Kontext-Menüpunkt 'Datensatz exportieren' der Parametertabelle werden nur die Parameter der aktuellen Auswahl (z.B. Auswahl Motorparameter) gesichert.
Daten importieren	Mit der Funktion 'Datensatz importieren' werden alle in der Datei (externes XML File) vorhandenen und schreibbaren Parameter importiert.
Eigenschaften	Anzeige der Eigenschaften und Attribute des angewählten Parameters.

* Ausgenommen hiervon sind ASCII Listen

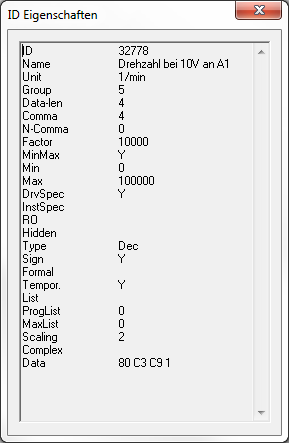

ID Eigenschaften

ID Eigenschaften
ID	Parameternummer
Name	Parametername
Unit	Einheit
Group	Parametergruppe
Data-len	Datenlänge des Parameter
Comma	10er Potenz Skalierungsfaktor X (für 10 hoch X)
N-Comma	Nachkommastellen für Parmeterwertanzeige
Factor	Skalierungsfaktor in 10 hoch X
MinMax	Minimumwert / Maximalwert vorhanden
Min	Minimaler Eingabewert
Max	Maximaler Eingabewert
DrvSpec	Antriebsspezifischer Parameter
InstSpec	Instanzspezifischer Parameter
	[Nicht DrvSpec und nicht InstSpec = Globaler Parameter]
RO	Read Only
Hidden	Systeminterner Parameter
Bin	Eingabeformat Binär
Hex	Eingabeformat Hexadezimal
Ascii	Eingabeformat ASCII
Sign	Eingabeformat Vorzeichenbehaftet
Formal	Prozessdatum, eingetragene Werte werden nicht remanent gespeichert sondern nur zur Laufzeit berechnet
Tempor.	Temporär änderbar
List	Parameter ist vom Typ Liste
ProgList	Aktuelle Listenlänge
MaxList	Maximale Listenlänge
Scaling	Wichtungsart
Complex	Typ komplexe Liste
Data	Parameterwert
