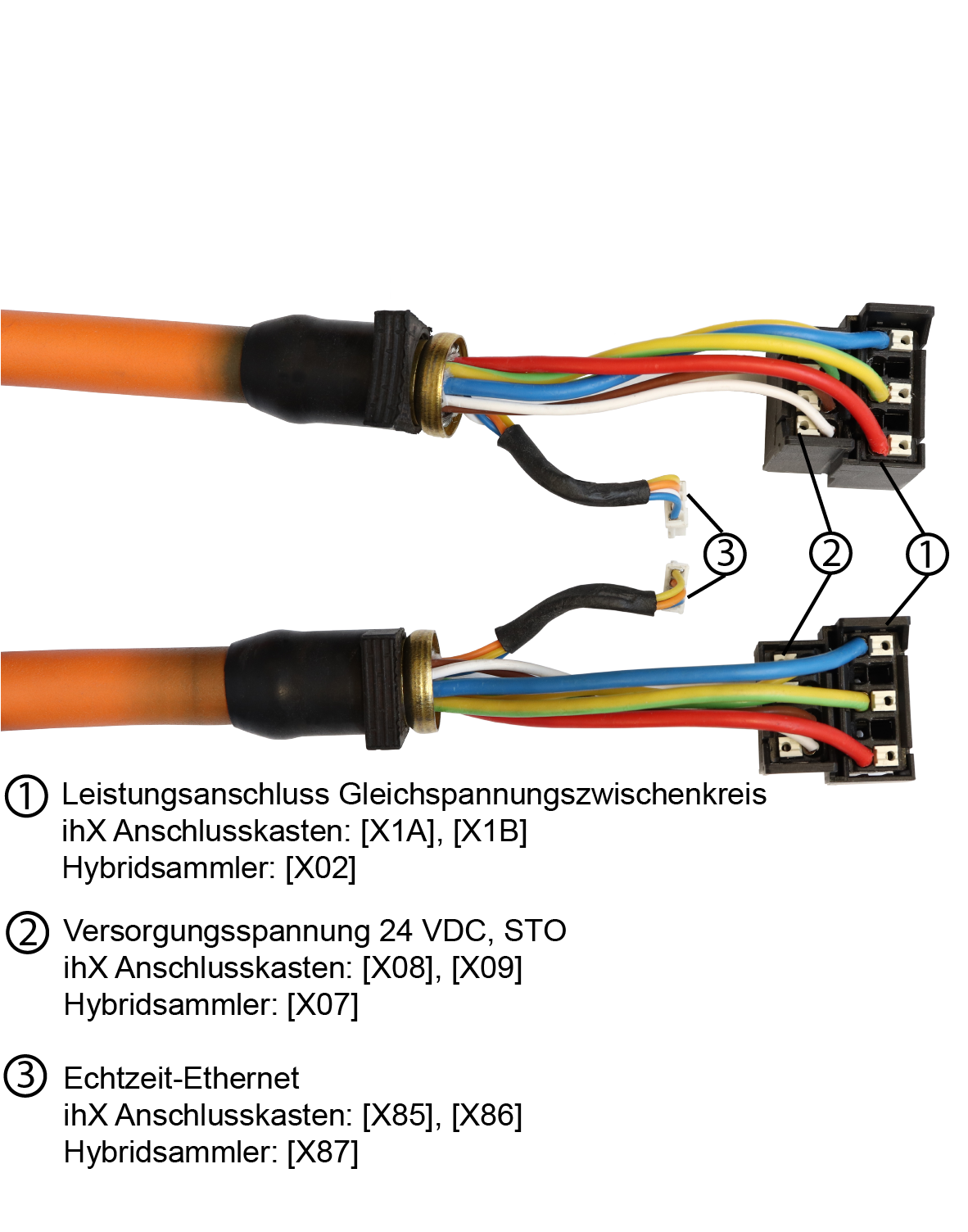

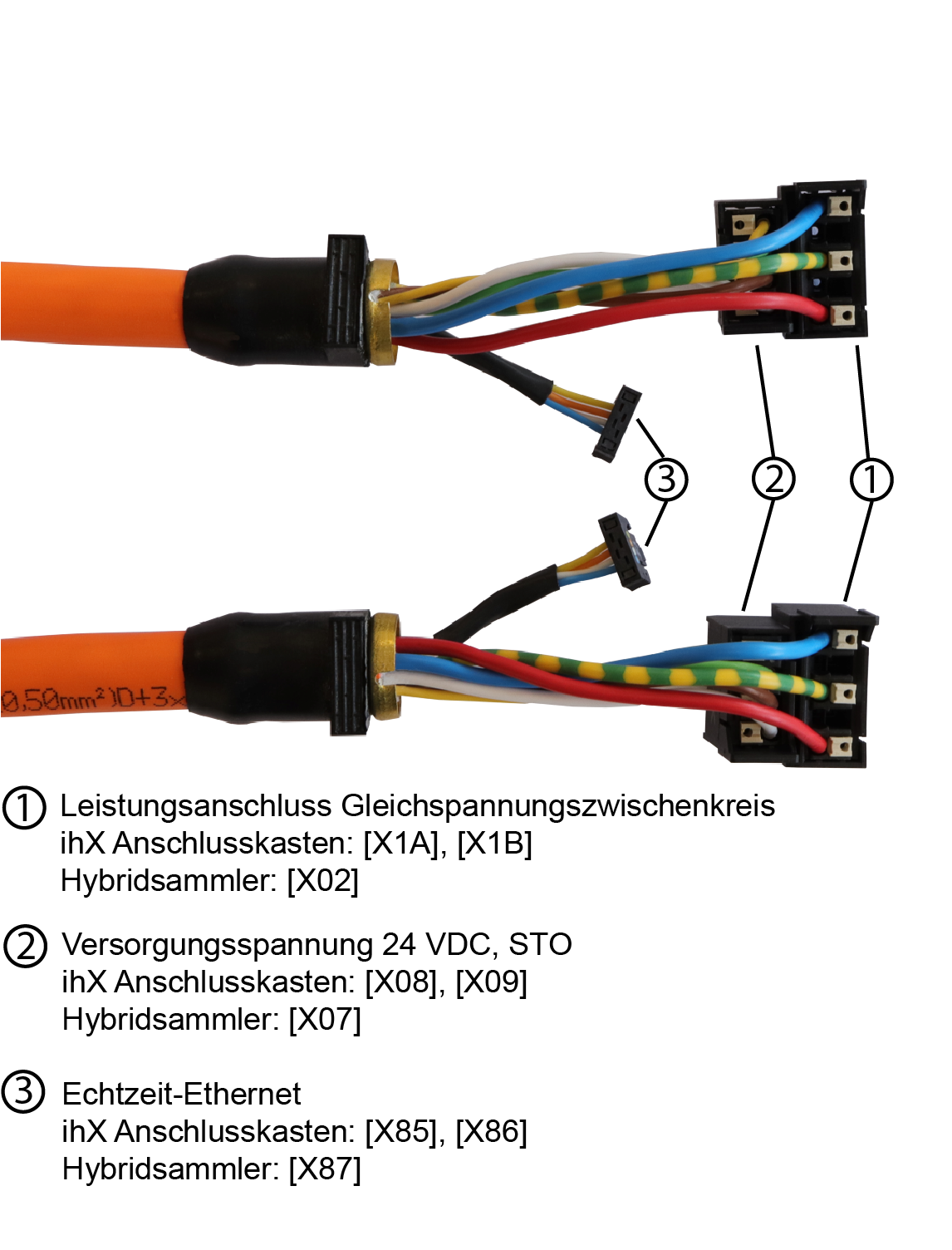

ihX an ihX (Weiterleitung) oder Anschluss ihX an Hybridsammler

Bezeichnung	AMK Teile-Nr.	Beschreibung
Hybridkabel ihX	z. B. 51112	Kabel beidseitig konfektioniert für ihX (Rev. ≥8.00) Länge y m¹⁾
Hybridkabel ihX	z. B. 47774	Kabel beidseitig konfektioniert für ihX (Rev. <8.00) Länge y m¹⁾
		Das Kabel beinhaltet konfektionierte Leitungen für: Gleichspannungszwischenkreis Versorgungsspannung 24 VDC und STO Echtzeit-Ethernet Bus

Bezeichnung

AMK Teile-Nr.

Beschreibung

Hybridkabel ihX

z. B.

51112

Kabel beidseitig konfektioniert für ihX (Rev. ≥8.00)

Länge y m¹⁾

Hybridkabel ihX

z. B.

47774

Kabel beidseitig konfektioniert für ihX (Rev. <8.00)

Länge y m¹⁾

Das Kabel beinhaltet konfektionierte Leitungen für:

1)	Das Kabel ist unter der o. a. Teile-Nr. in der gewünschten Länge zu bestellen.

Anschlussbelegung Leistungsanschluss Gleichspannungszwischenkreis
Pin	Aderkennung	Querschnitt [mm²] ²⁾	max. Strom [A]	Signal	Beschreibung
1	blau	1,5	10 ¹⁾	UZN	Versorgung Gleichspannungszwischenkreis -
2	-	-		-
3	grün/gelb	1,5	-	PE	Schutzleiter
4	-	-		-
5	rot	1,5	10 ¹⁾	UZP	Versorgung Gleichspannungszwischenkreis +

1)	Der Anschlussstecker ist für maximal 10 A spezifiziert und reduziert den zulässigen Strom für diesen Strompfad auf 10 A.
2)	Die Adern müssen mit Aderendhülsen ohne Kunststoffhülsen für 1,5 mm² konfektioniert sein. Erforderliche Crimpzange: Weidmüller PZ 6/5

Anschlussbelegung Versorgungsspannung 24 VDC und STO
Pin	Aderkennung	Querschnitt [mm²] ¹⁾	max. Strom [A]	Signal	Beschreibung
1	weiß	1,0	6	24 VDC	Versorgungsspannung 24 VDC für Elektronik und eine optional vorhandene Motorhaltebremse.
2	braun	1,0	6	0 VDC	Bezugspotential für 24 VDC
3	grün	0,5	6	STO	STO (Safe torque off)
4	gelb	0,5	6	STO_GND	Bezugspotential für STO

1)	Die Adern müssen mit Aderendhülsen ohne Kunststoffhülsen für 0,5 mm² / 1 mm² konfektioniert sein. Erforderliche Crimpzange: Weidmüller PZ 6/5

Anschlussbelegung Echtzeit-Ethernet

Geräte mit Rev. ≥8.00:
Pin	Aderkennung	Querschnitt [mm²]	Signal	Beschreibung
1	blau	0,12	RX-	Receive Data -
2	weiß	0,12	RX+	Receive Data +
3	orange	0,12	TX-	Transmission Data -
4	gelb	0,12	TX+	Transmission Data +

Die Leitung entspricht dem CAT5e Standard

Geräte mit Rev ≥4.00 und <8.00:
Pin	Aderkennung	Querschnitt [mm²]	Signal	Beschreibung
1	gelb	0,12	TX+	Transmission Data +
2	orange	0,12	TX-	Transmission Data -
3	weiß	0,12	RX+	Receive Data +
4	blau	0,12	RX-	Receive Data -

Die Leitung entspricht dem CAT5e Standard

Technische Daten:
