Motorleitung

GEFAHR

Lebensgefahr durch Stromschlag beim Berühren elektrischer Anschlüsse!

Die Permanentmagnete des Rotors einer Synchronmaschine induzieren gefährliche Spannungen an den Motoranschlüssen, wenn die Achse sich dreht, auch wenn der Motor elektrisch nicht angeschlossen ist.

Ist der Motor an einem Wechselrichter angeschlossen, liegt die durch den Motor induzierte Spannung an den HV-Anschlussklemmen an.

Gegenmaßnahmen:

  • Stellen Sie sicher, dass die Motorwelle nicht rotiert.
  • Sorgen Sie für einen Berührschutz der Motoranschlüsse.
  • Überprüfen Sie die HV-Anschlussklemmen auf Spannungsfreiheit.

Beschreibung:

Anschluss der Phasen U, V, W des Motors

Technische Daten:

Ausführung:

Typ

Pole

 Länge

Art

Einzeladern 4 mm2,

geschirmt

3 x 1

 ca. 50 cm

Litzen, geschirmt

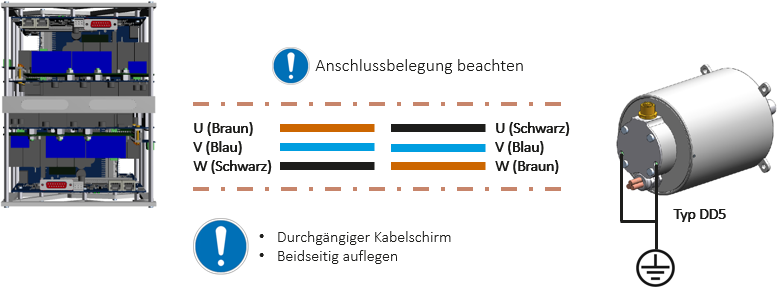

Belegung Motor Typ DD5:

Signal

Kenn-
zeichnung

Beschreibung

U

Schwarz

Motorspannung Phase U

V

Blau

Motorspannung Phase V

W

Braun

Motorspannung Phase W
Anschluss:

Kabel

3-adrig, Mindestquerschnitt 4 mm², geschirmt

Schirmanschluss

Schirm beidseitig auflegen:

  • Kühlplatte
  • Schirmende auf der Motorseite mit der dafür vorgesehenen Masse des Gehäuses verbinden.



Der Kabelschirm muss zwischen Motor und Wechselrichter durchgängig vorhanden sein und beidseitig aufgelegt werden.

Ungeschirmte Leitungen können mit einem Abschirmgeflecht geschirmt werden. Übergänge großzügig überlappen lassen.
