Drehrichtung Motorwelle

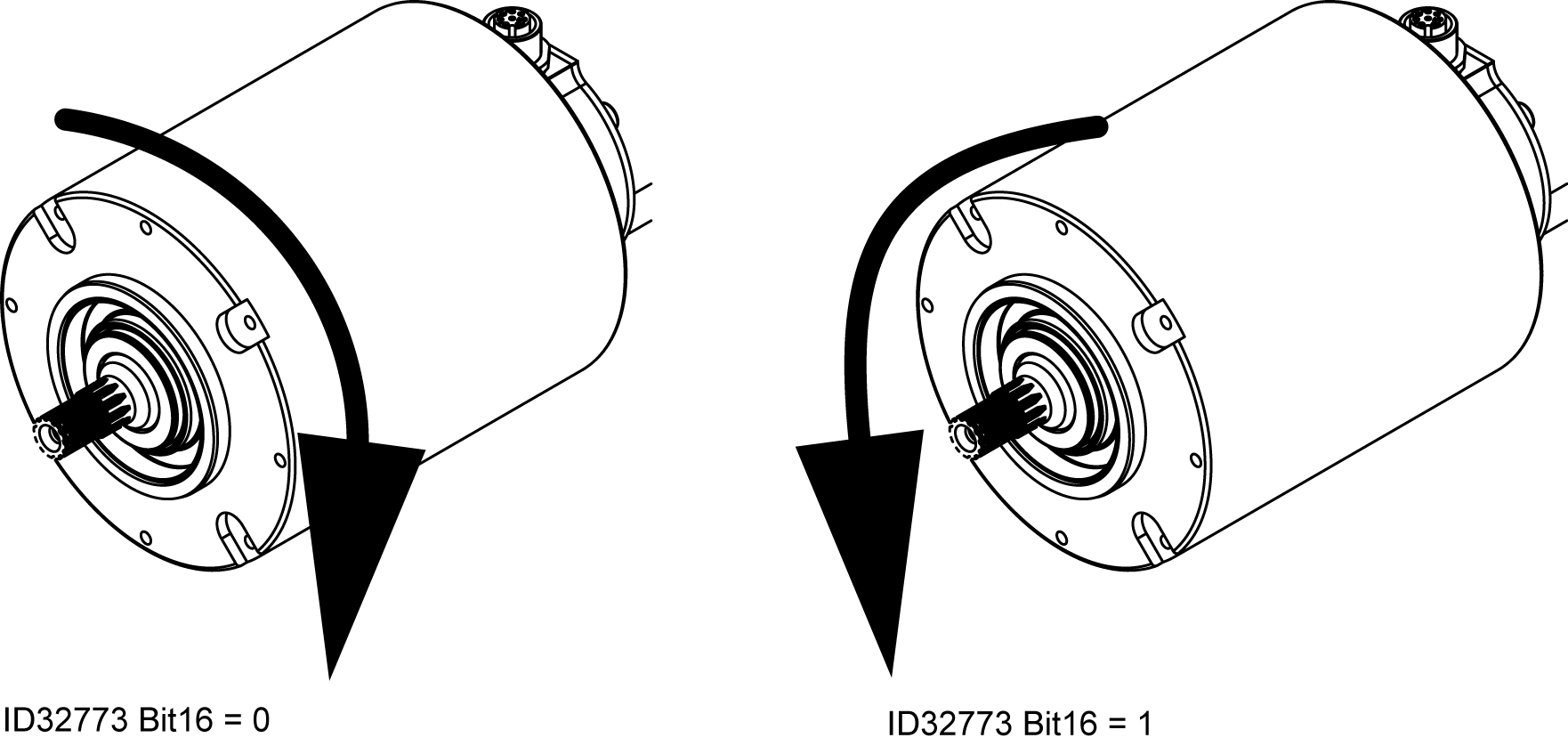

Bei positivem Sollwert dreht der Motor mit Blick auf die Motorwelle (A-lagerseitig) im Uhrzeigersinn (Defaulteinstellung).

Um die Drehrichtung zu invertieren, ohne die Koordinatendarstellung von Soll- und Istwerten ändern zu müssen, wird die Polarität der Soll- und Istwerte durch das Setzen von ID32773 'Antriebsspezifischer Service-Schalter' Bit 16 = 1 invertiert.
