Schnittstellenübersicht und Anschlüsse - Wechselrichter

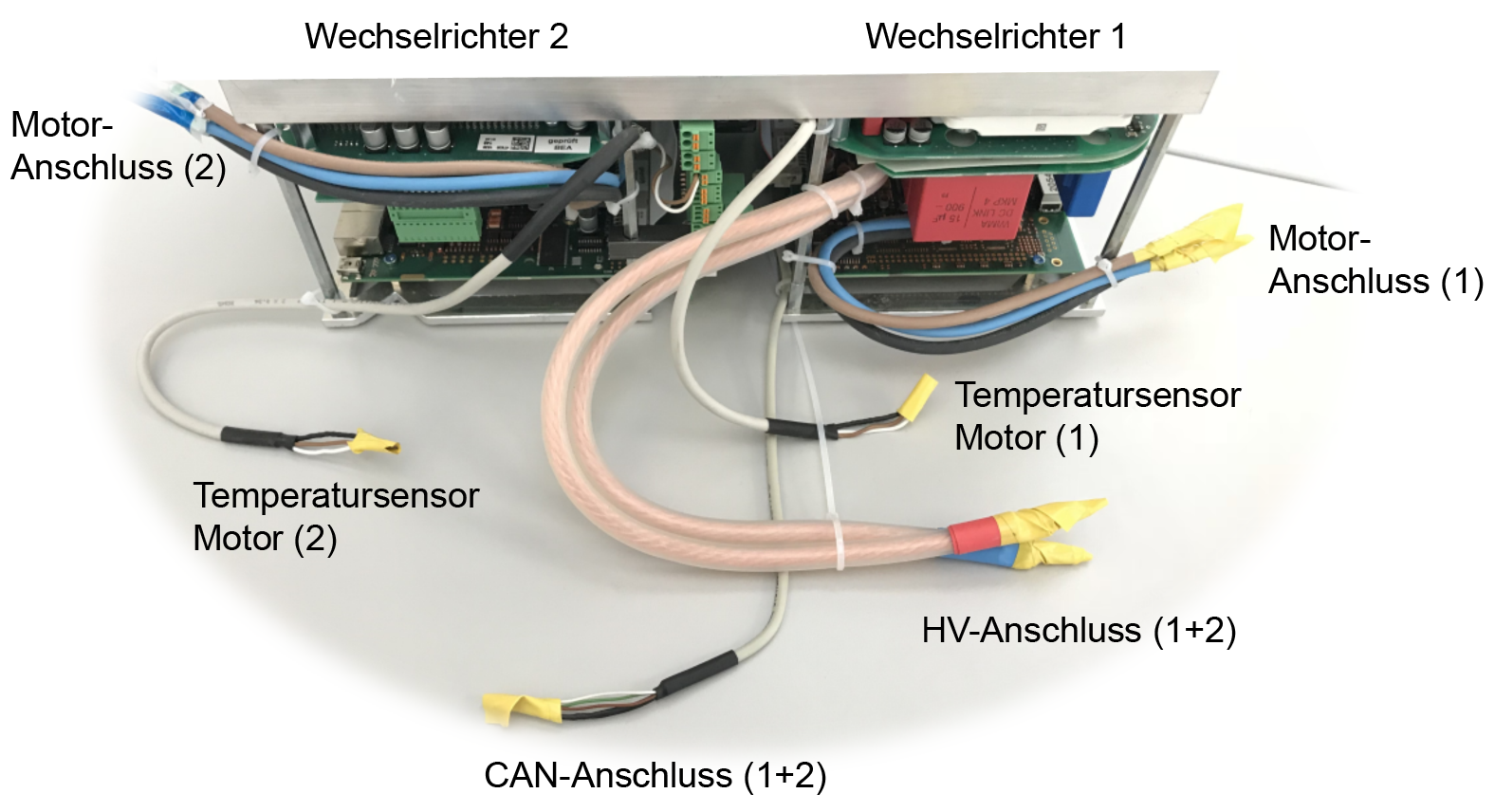

Wechselrichter:

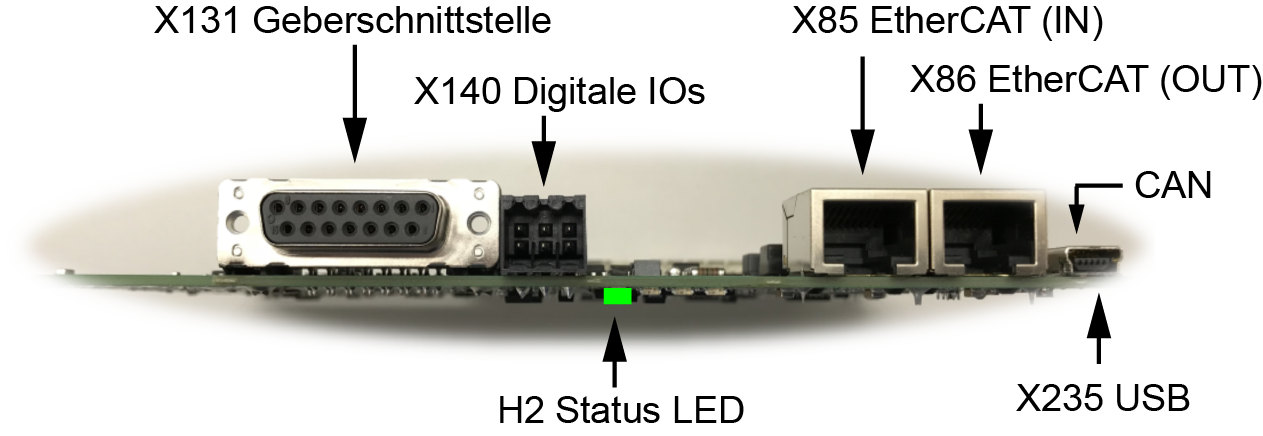

Reglerkarte:

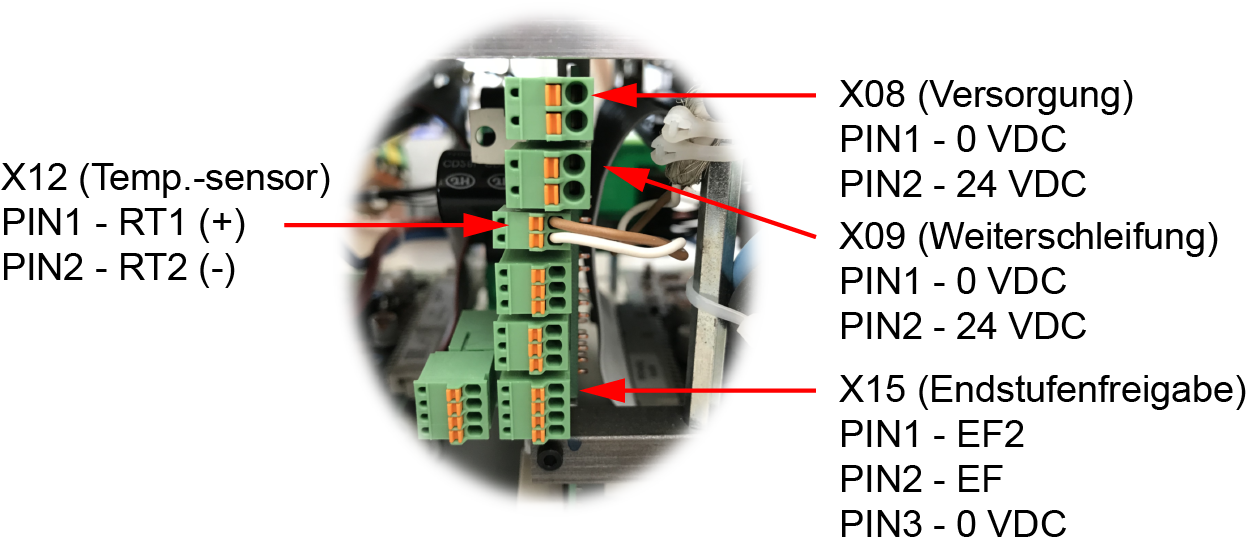

Netzteil und Logikplatine

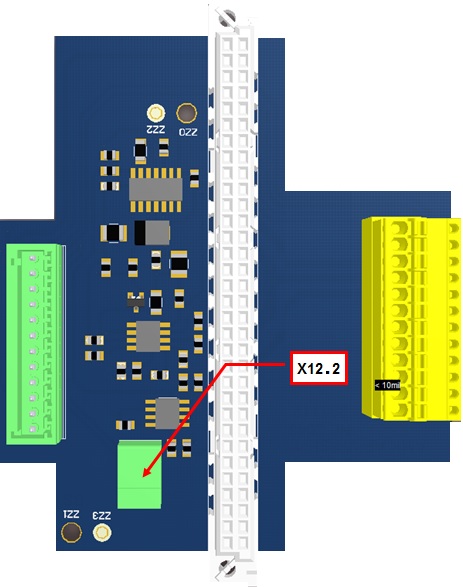

Querplatine Klemme X12_2



Übersicht Anschlussklemmen

Schnittstellen

Anzahl

Funktion
X08 / X09

2

Eingang externe Versorgung 24 VDC (Bordnetz) / Weiterleitung 24 VDC 1)
X12 4

Temperaturüberwachung Motor
X13 2 Reserviert
X14 2 Reserviert
X15 2

Endstufenfreigabe 1)
X16 2 Reserviert

X85

 4

Echtzeit Ethernet IN (EtherCAT)

(Verbindung zum PC für AMK Software AIPEX PRO (Inbetriebnahme, Diagnose und Konfiguration) und ATF (Firmware-Update)
X86 4 Reserviert

X131

 4

Motorgeber Eingang P-Geber, EnDat 2.1 (digital)

X140

 4

Binäre EAs (2 Eingänge, 1 Ausgang)
X235 4

USB

(Verbindung zum PC für AMK Software AIPEX PRO (Inbetriebnahme, Diagnose und Konfiguration) und ATF (Firmware-Update)

1)

 Gemeinsamer Anschluss für W1 + W2





Übersicht Kabelbaum / Offene Litzenenden

Schnittstellen

Anzahl

Funktion
HV+ 2

Batterieanschluss + 1)
HV- 2

Batterieanschluss - 1)
U (Braun) 4

Motorphase U

V (Blau)

 4

Motorphase V
W (Schwarz) 4 Motorphase W
T-Mot 4

Temperaturüberwachung Motor

CAN Bus

 2

CAN Spezifikation 2.0 A 1)

1)

 Gemeinsamer Anschluss für W1 + W2



Status LED H2

Klasse

Zustand

Bemerkung
Antriebsstatus Grün System Bereit (SBM)
Grün blinkend Antrieb in Regelung (SBM und QRF Quittierung Reglerfreigabe)
Orange blinkend Warnung tritt bei aktiver Reglerfreigabe auf
Orange Warnung tritt bei inaktiver Reglerfreigabe auf / Flash-Modus
Rot Fehler mit Reaktion abhängig von der Fehlernummer
