Parametrierung 'Feste CAN Nachrichten'

Für die Parametrierung der 'Festen CAN Nachrichten' wird ID34091 'Anwenderliste 3' verwendet.

ID34091 'Anwenderliste 3' ist ein 'Systeminterner Parameter'. Zur Konfiguration muss der Parameter freigeschaltet werden.

Mit der Suchfunktion können Sie direkt auf den eingegebenen Parameter springen.

Listenlänge eingeben. Die Listenlänge ist anwendungsspezifisch und muss an die CAN Konfiguration angepasst werden.

(Linke Maustaste klicken, kurz warten und nochmals klicken)

Empfohlener Startwert: 1

Beispiele:

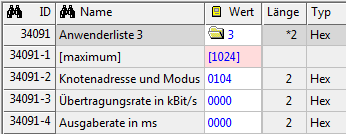

Konfiguration mit Standardwerten	Konfiguration mit anwendungsspezifischen Werten

(High Byte) Knotenadresse = 0x01 (Low Byte) Feste Konfiguration = 0x04 Übertragungsrate in kBit/s = 0 = Standardwert 500 kBit/s Ausgaberate in ms = 0 = Standardwert 5 ms	(High Byte) Knotenadresse = 0x01 (Low Byte) Feste Konfiguration = 0x04 Übertragungsrate in kBit/s = 1000 Ausgaberate in ms = 1

Konfiguration mit Standardwerten

Konfiguration mit anwendungsspezifischen Werten

(High Byte) Knotenadresse = 0x01

(Low Byte) Feste Konfiguration = 0x04

Übertragungsrate in kBit/s = 0 = Standardwert 500 kBit/s

Ausgaberate in ms = 0 = Standardwert 5 ms

(High Byte) Knotenadresse = 0x01

(Low Byte) Feste Konfiguration = 0x04

Übertragungsrate in kBit/s = 1000

Ausgaberate in ms = 1

Die Knotenadressen müssen so gewählt werden,

dass keine gleichen CAN Identifier im selben CAN Bus System mehrfach entstehen können.
