TwinCAT 3 Projekt mit CODESYS PLC

Das Beispiel beschreibt wie ein Standard PLC Projekt generiert wird (ohne TwinCAT NC bzw. CNC Achse).

Im PLC Beispielprojekt übernimmt die PLC das Ansteuern und das Auswerten von 'Master Control Word' und 'Drive Status Word'.



Starten Sie TwinCAT XAE (VS 2013)

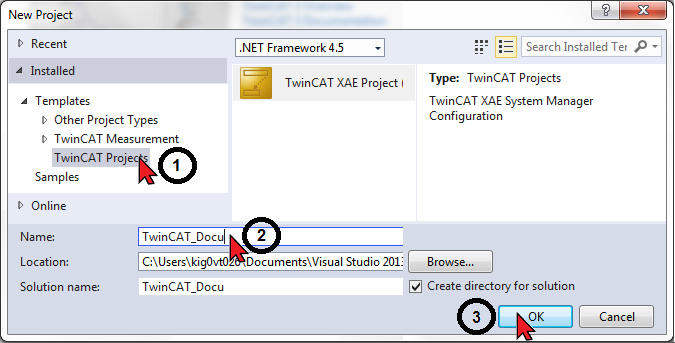

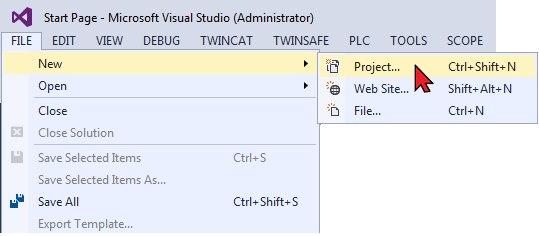

Erstellen Sie ein neues Projekt

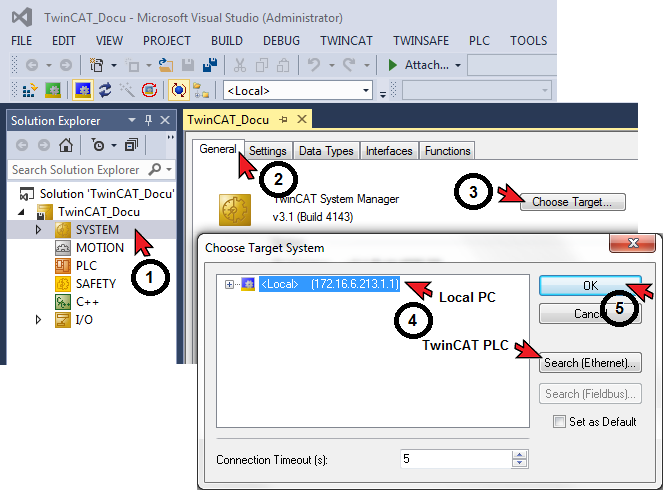

Wählen Sie das Zielsystem aus:

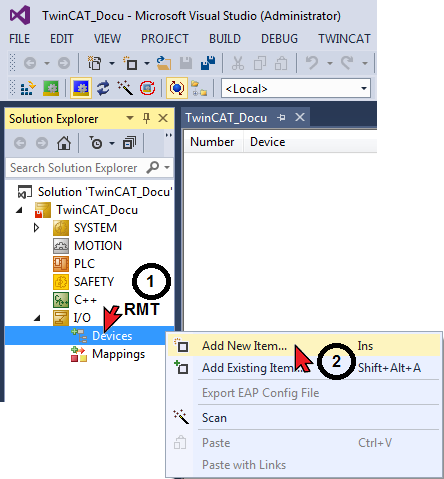

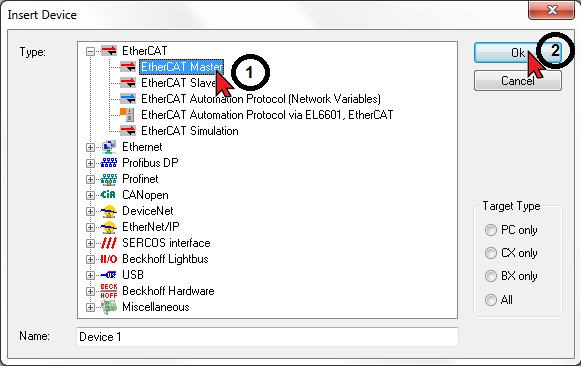

Fügen Sie die EtherCAT Master Funktionalität an das 'Device' Icon an

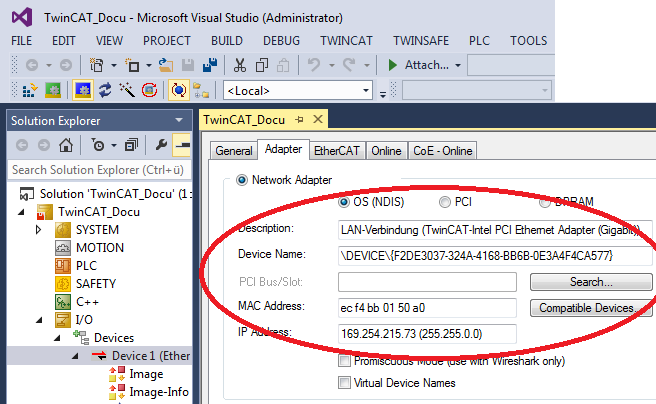

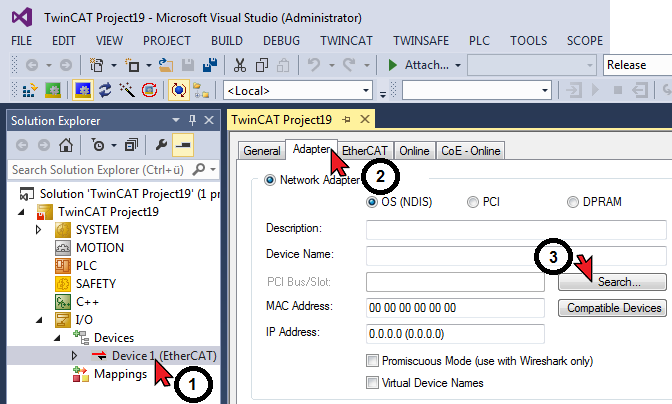

Vorhandenen Netzwerkadapter aktivieren



Treiber Installiert

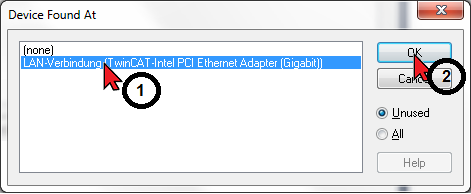

Aktivieren Sie den Adapter

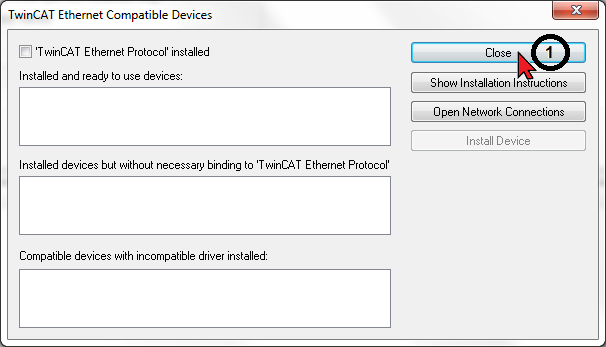

Treiber nicht Installiert

Siehe Adaptereinstellungen.

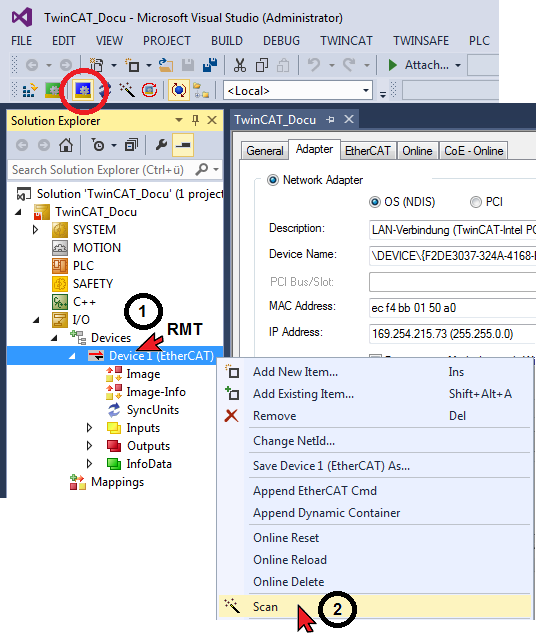

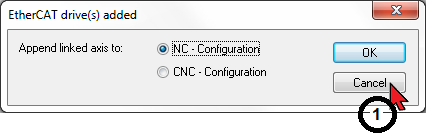

Netzwerk scannen

Das Scannen mit ist nur mit aktiviertem Netzwerkadapter möglich.



Das Scannen ist nur im TwinCAT 'Config Mode' möglich.

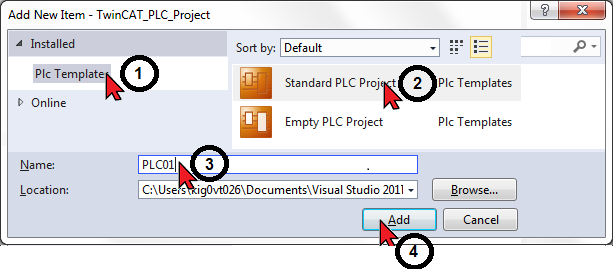

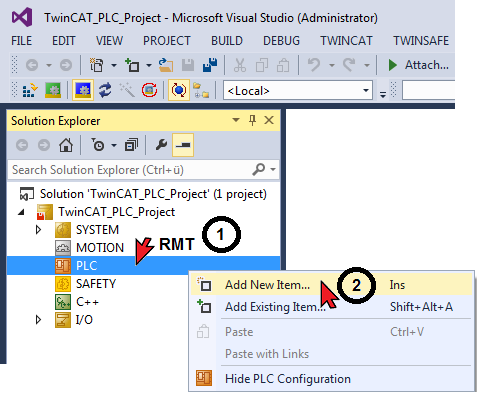

PLC Projekt erstellen

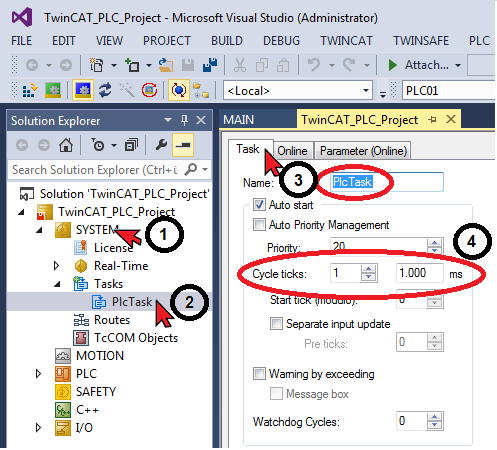

Der Standardwert der TwinCAT PLC Task beträgt 10 ms.

Über das Icon 'PlcTask' wird die Zykluszeit eingegeben.



Beim Ausführen der TwinCAT Funktion 'Activate Configuration' wird automatisch die eingestellte PlcTask (Zykluszeit) in den AMK Antrieb (ID1 'NC-Zykluszeit' und 'SERCOS-Zykluszeit') übertragen.



Die Zykluszeiten werden bei der nächsten Initialisierung im AMK Antrieb aktiv.

(Kommando Systemreset oder 24 VDC AUS/EIN)



Bei unterschiedlichen Werten generiert TwinCAT den Status Code '0x0037 - invalid SYNC1 cycle time'.

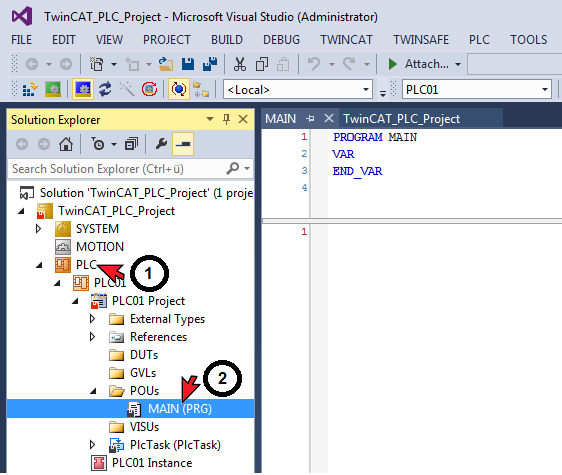

PLC MAIN Programmbaustein öffnen

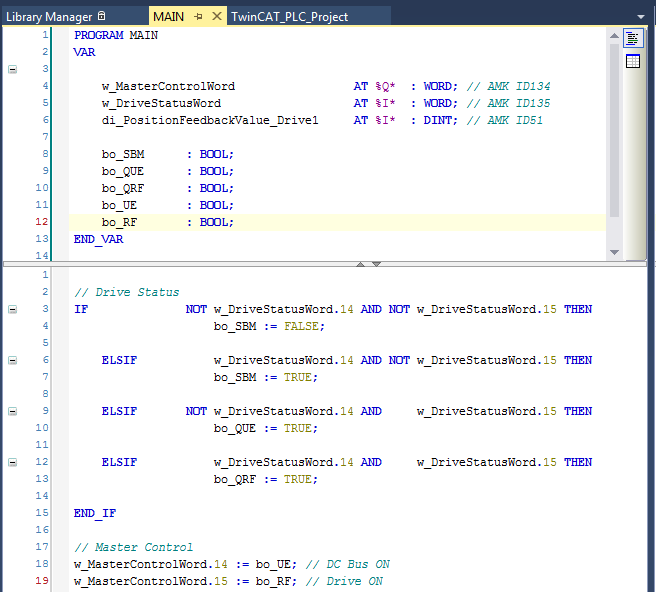

PLC Variablen

Variablendeklaration

Richtung

'Variablenname' AT %I* : 'Deklaration'

Inputvariable

Achse → PLC

'Variablenname' AT %Q* : 'Deklaration'

Outputvariable

PLC → Achse

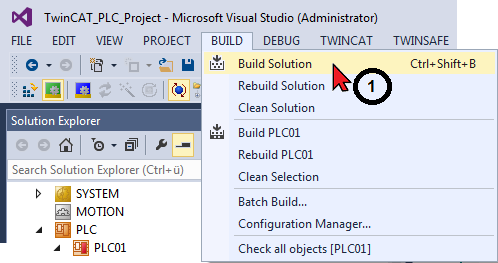

PLC Projekt 'Übersetzen'

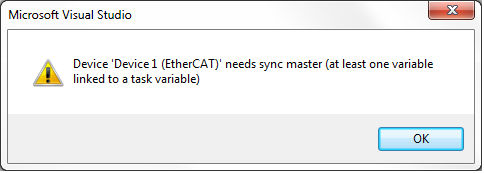

Verknüpfung zwischen EtherCAT Slave Device und einer Task Variable fehlt, dadurch kann die Zykluszeit nicht bestimmt werden.

Bushochlauf bleibt im Bus State PREOP stehen.

Lösungsmöglichkeiten z. B. das Drive Status Word im AT mit einer PLC Variable verknüpfen oder NC/CNC Achse verwenden.

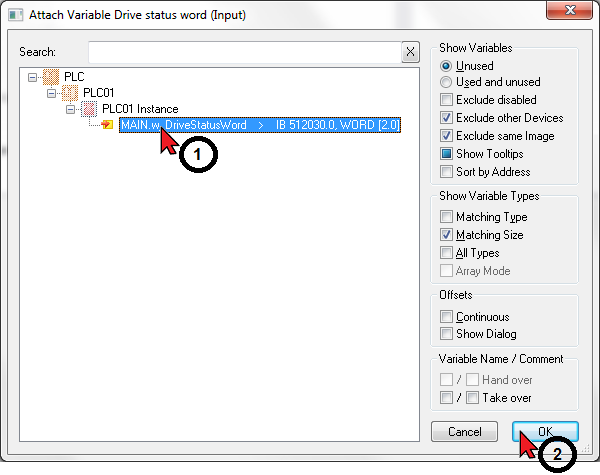

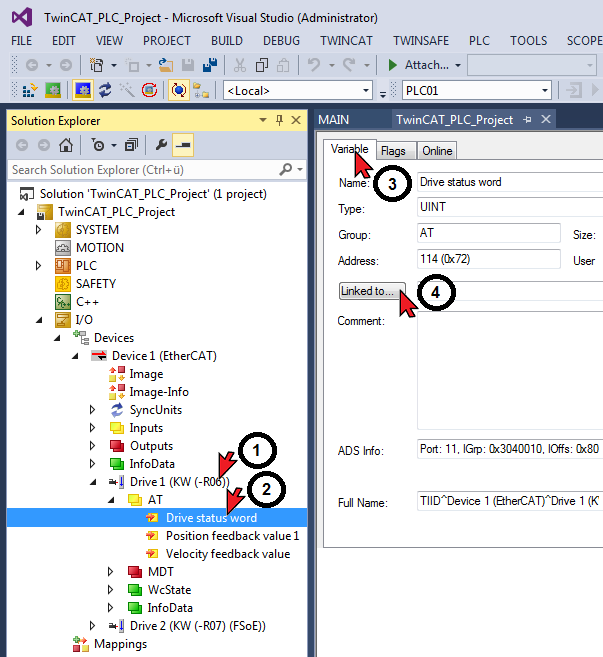

Variablen Verknüpfen





Netzwerkkonfiguration erzeugen

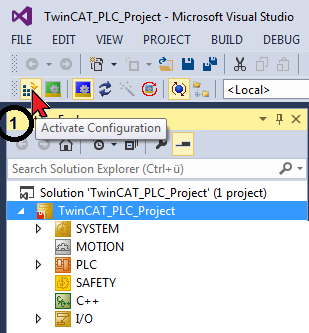

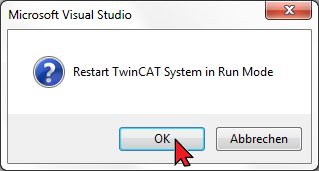

TwinCAT 'Run Mode' starten



Beim Ausführen der TwinCAT Funktion 'Activate Configuration' wird automatisch die eingestellte PlcTask (Zykluszeit) in den AMK Antrieb (ID1 'NC-Zykluszeit' und 'SERCOS-Zykluszeit') übertragen.



Die Zykluszeiten werden bei der nächsten Initialisierung im AMK Antrieb aktiv.

(Kommando Systemreset oder 24 VDC AUS/EIN)



Bei unterschiedlichen Werten generiert TwinCAT den Status Code '0x0037 - invalid SYNC1 cycle time'.

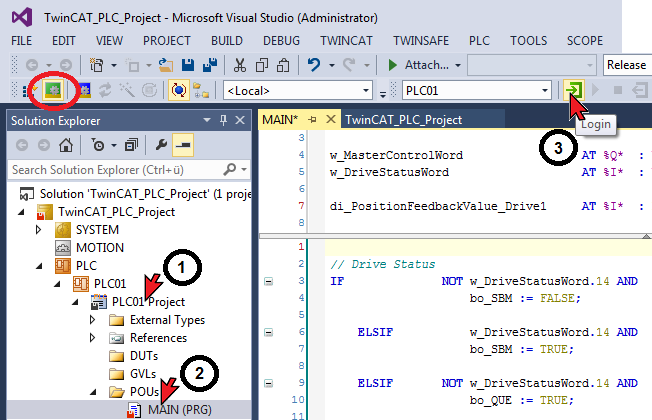

Einloggen: PLC Programm in die Steuerung übertragen

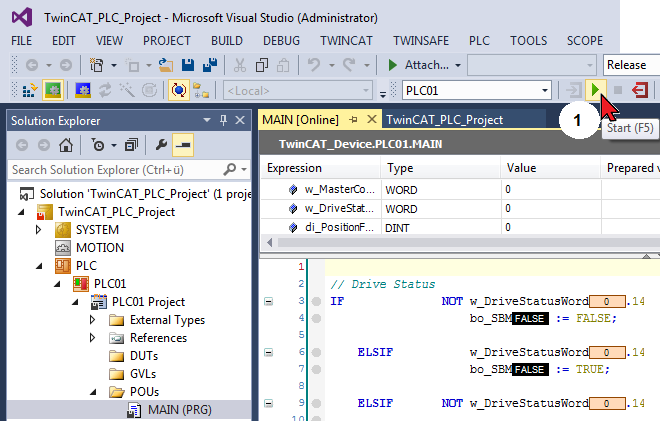

PLC starten

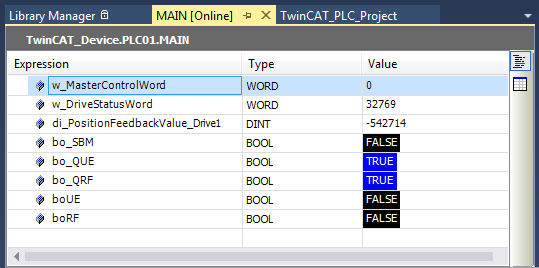

Funktionstest: Onlinewerte werden angezeigt und aktualisiert
