Webvisualisierung

Jede in CODESYS erstellte Visualisierung kann als Webvisualisierung aufgerufen werden.



Lokale Anzeige

Anzeige über Netzwerk
Targetvisualisierung

Webvisualisierung

Vorgehensweise:

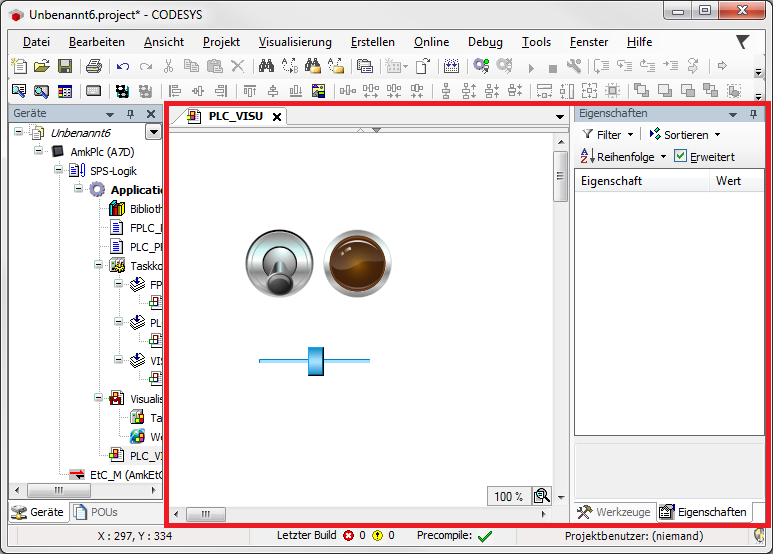

  • Erstellen Sie die Visualisierung 'PLC_VISU' für die Steuerung wie gewohnt in CODESYS

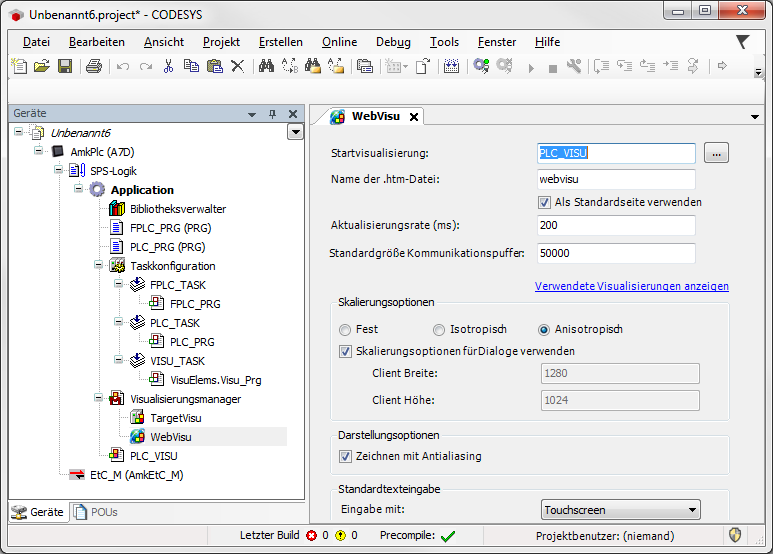

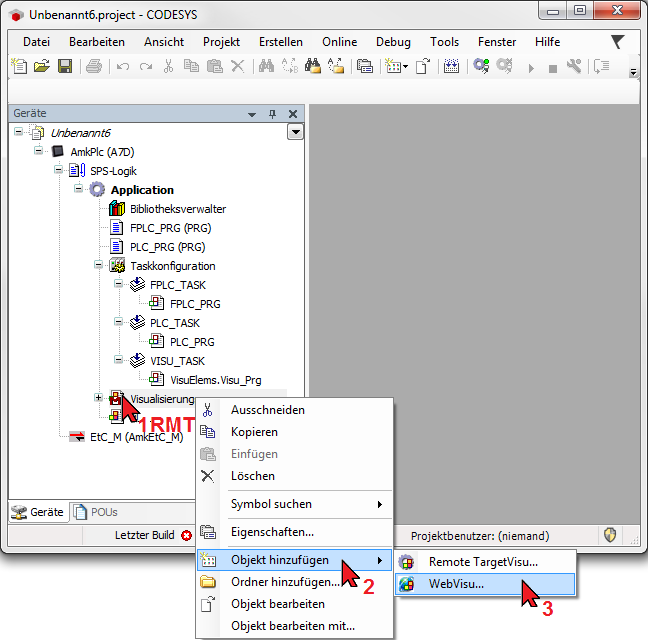

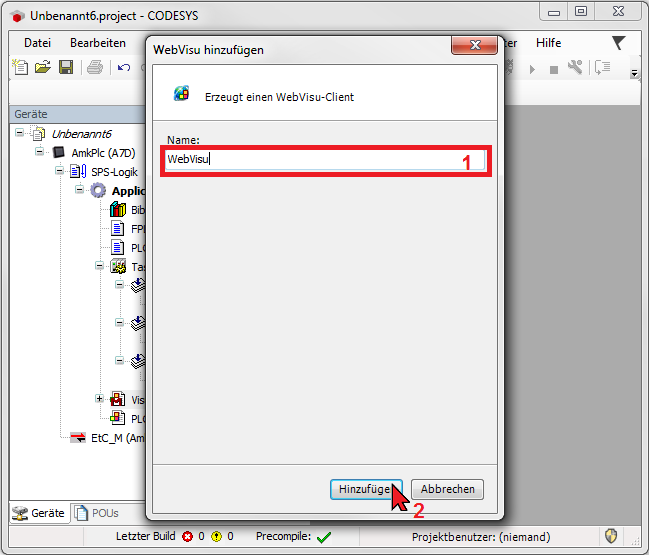

  • Objekt 'WebVisu' im Tab 'Visualisierung' hinzufügen

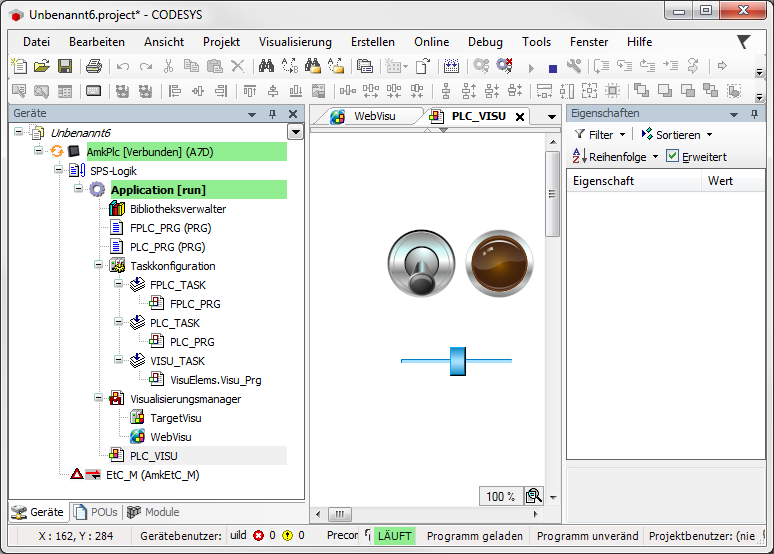

  • Die Visualisierung mit dem Namen 'PLC_VISU' wird automatisch gestartet, sobald die Initialisierung der Steuerung abgeschlossen ist

Starten der Webvisualisierung über ein externes Visualisierungsgerät:

Geben Sie in Ihrem WEB-Browser mit aktiver Java Virtual Machine die IP Adresse, den Port 8085 und den Seitennamen webvisu.htm an.

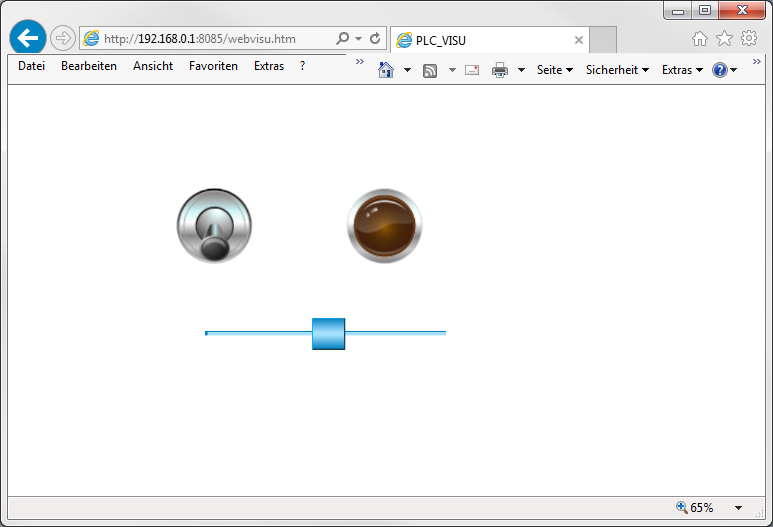

WEB-Browser: http://<IP-Adresse der Steuerung>:8085/webvisu.htm


webvisu.htm ist die Standard HTML-Seite. Sie beinhaltet ein <applet>-Tag welches das WebVisu-Applet startet.

  • Beispiel:
    > http://192.168.0.1:8085/webvisu.htm <
