Optionsmodul A7CM-CAN (AMK T-Nr. O969)

Beschreibung:

Das Optionsmodul erweitert die A7 Steuerung mit dem Laufzeitsystem CODESYS um eine CAN Bus Master Schnittstelle, die CANopen CiA DS 301 V4.01 unterstützt.

Technische Daten:

CAN 2.0A und 2.0B
Maximal Übertragungsrate 1MBit/s
Potential getrennt
Umgebungsbedingungen wie für A7 Steuerung

Ausführung:

Typ	Pole	Art
D-SUB	9	Buchse

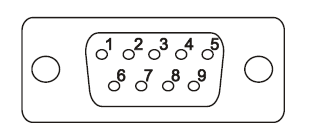

Belegung:

Anschluss	Signal	Beschreibung
1	-	-
2	CAN-	CAN Low
3	GND	Bezugspotential
4	-
5	-
6	CAN+	CAN High
7	-
8	-
9	-

Montage:

Schalten Sie die Steuerung aus bevor Sie das Optionsmodul montieren. Stecken Sie das Optionsmodul niemals solange die Steuerung eingeschaltet ist.

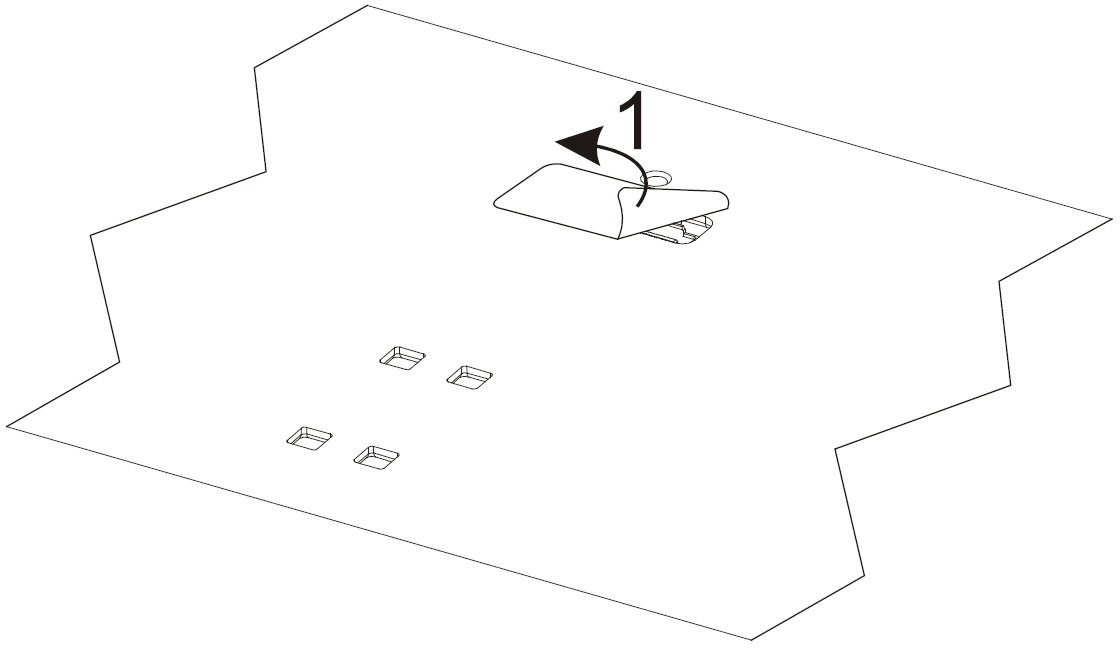

Entfernen Sie die Schutzabdeckung an der Steuerung.

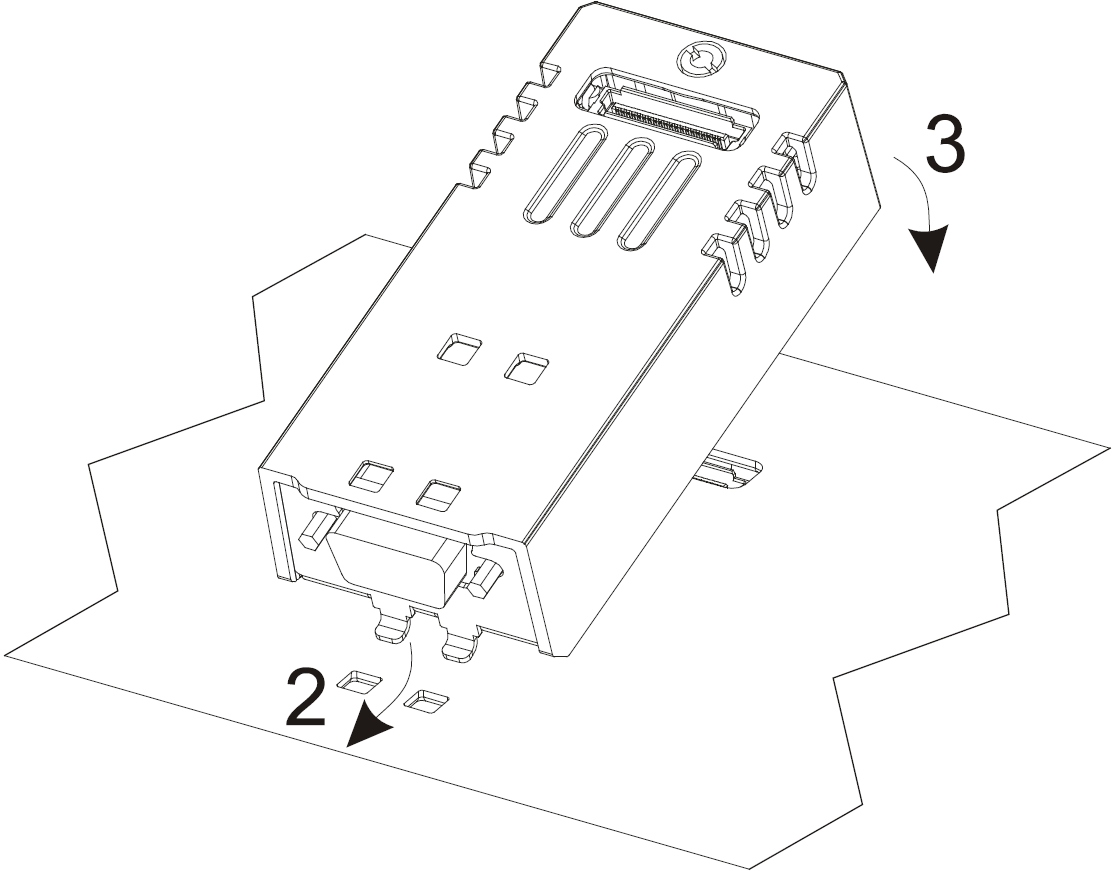

Befestigen Sie das Optionsmodul auf der Steuerung wie in der Abbildung in Schritt 2 und 3 dargestellt.

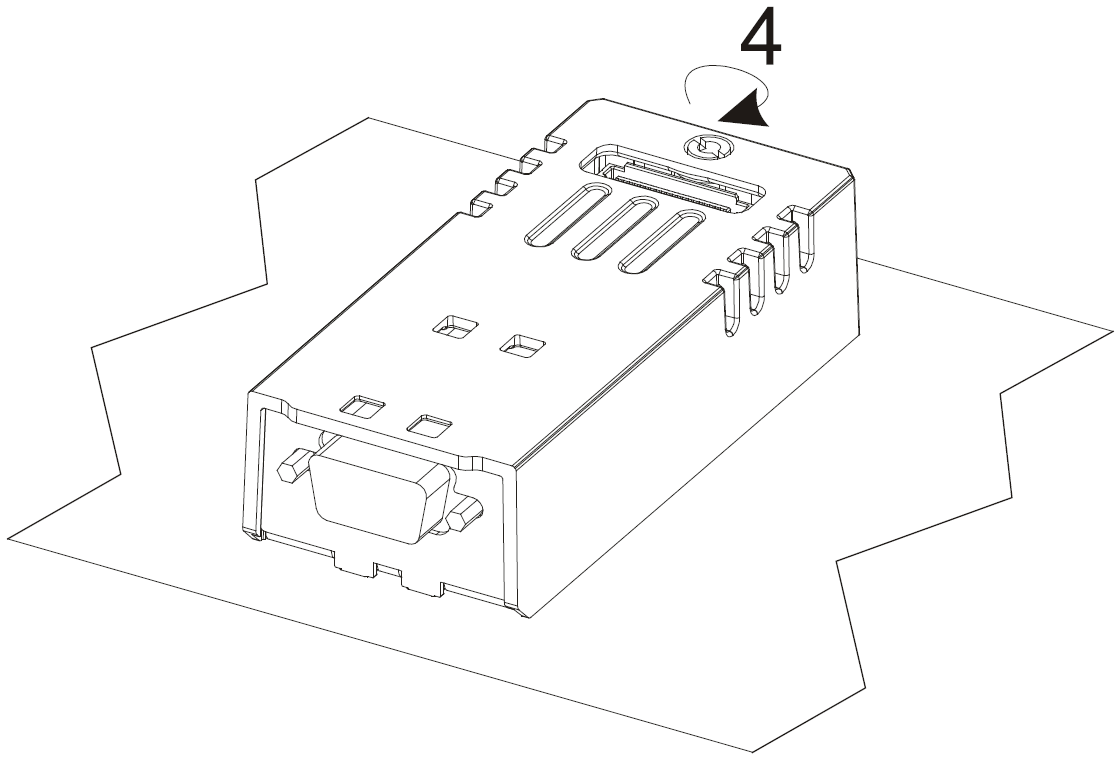

Vergewissern Sie sich, dass das Modul richtig aufgesteckt ist und die Steckverbindung Kontakt hat.

Entfernen Sie das Optionsmodul niemals solange die Steuerung eingeschaltet ist.

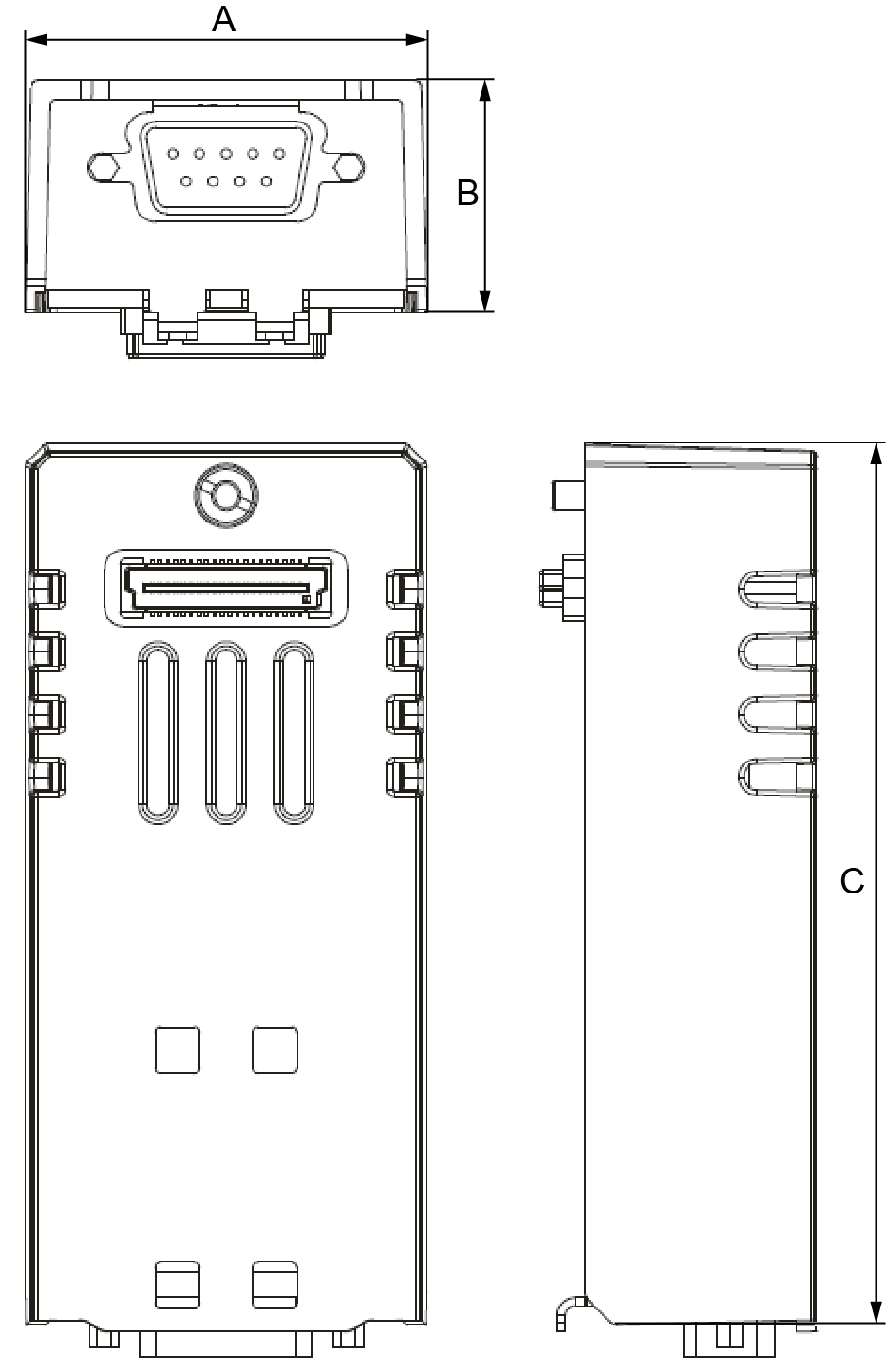

Abmessungen:

Optionsmodul	Abmessungen in mm (Zoll)
Optionsmodul	A	B	C
A7CM-CAN	41,2 (1,62")	23,8 (0,94")	90,3 (3,56")
